แบบสถาปัตยกรรม (Architectural Drawings) เป็นแผนผังที่แสดงการออกแบบ รูปแบบ และรายละเอียดของอาคาร เพื่อเป็นแม่แบบในการก่อสร้างและปรับปรุงอาคาร ในบทความนี้จะเจาะลึกประเภทต่าง ๆ ของแบบสถาปัตยกรรมและวัตถุประสงค์ของแต่ละประเภท

[ez-toc]

แบบสถาปัตยกรรมเป็นเครื่องมือสำคัญในการก่อสร้างและปรับปรุงอาคาร โดยให้ภาพจำลองการออกแบบและโครงสร้างของอาคาร ช่วยให้สถาปนิก ผู้สร้าง และเจ้าของบ้านเข้าใจถึงโครงสร้างและส่วนประกอบต่าง ๆ ในการวางแผนการติดตั้งลิฟท์บ้าน เช่นเดียวกับที่ Cibes นำเสนอ การทำความเข้าใจแบบสถาปัตยกรรมเป็นสิ่งสำคัญ บทความนี้จะสำรวจว่าแบบสถาปัตยกรรมคืออะไรและจะแนะนำวิธีการอ่านแบบเพื่อหาตำแหน่งที่ดีที่สุดในการติดตั้งลิฟท์บ้านโดย Cibes

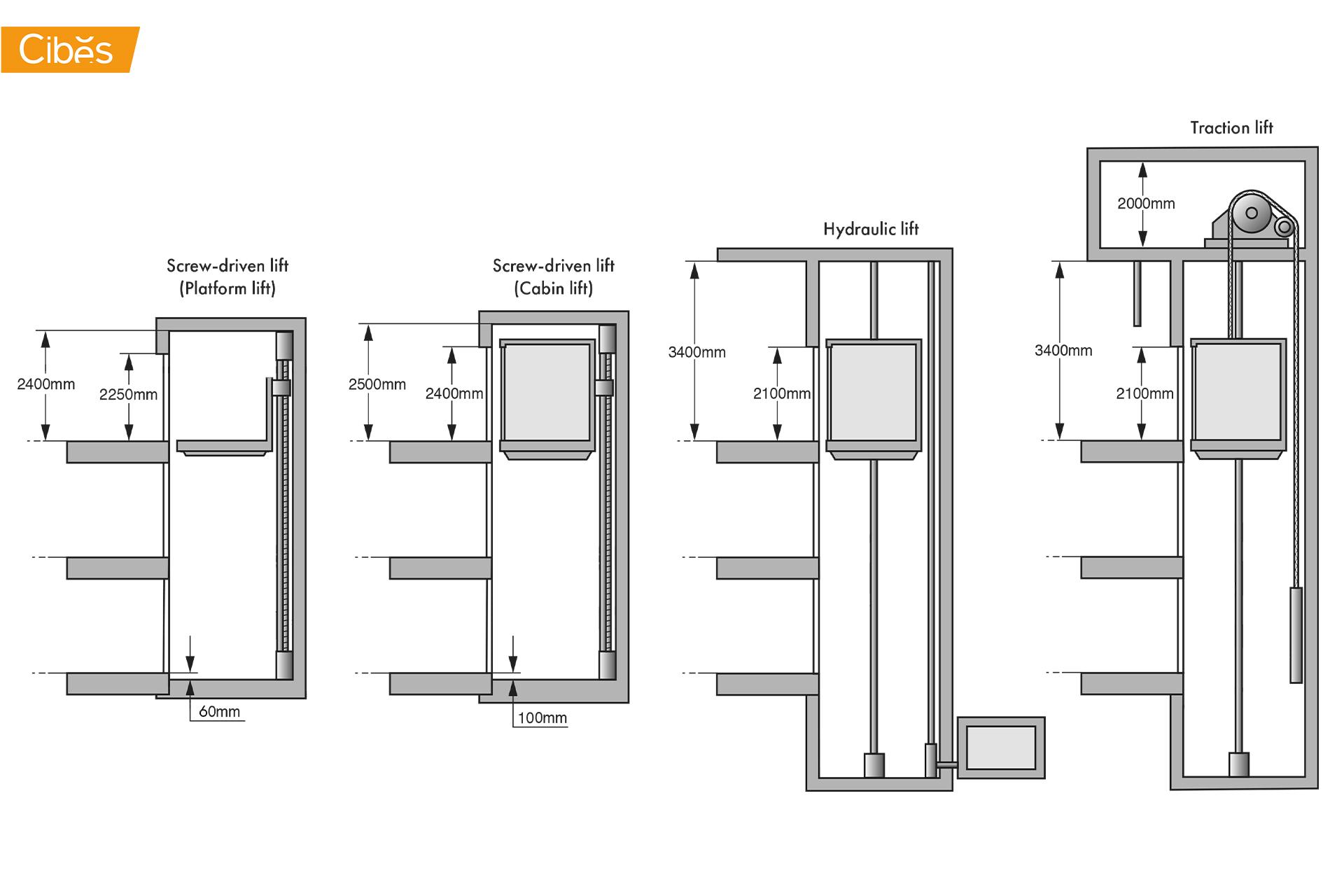

ภาพของลิฟท์ที่แบ่งตามระบบลิฟท์ที่นิยมที่สุด นั่นคือ ลิฟท์ระบบสกรู ลิฟท์ระบบไฮโดรลิค และลิฟท์ระบบสลิง เพื่อพิจารณาในการออกแบบในการติดตั้งลิฟท์ให้บ้านของคุณ

ภาพของลิฟท์ที่แบ่งตามระบบลิฟท์ที่นิยมที่สุด นั่นคือ ลิฟท์ระบบสกรู ลิฟท์ระบบไฮโดรลิค และลิฟท์ระบบสลิง เพื่อพิจารณาในการออกแบบในการติดตั้งลิฟท์ให้บ้านของคุณ

แบบสถาปัตยกรรมมีอะไรบ้าง?

แผนผังพื้น

แผนผังพื้นให้มุมมองจากบนลงล่างของอาคาร โดยตัดผ่านโครงสร้างในแนวนอนเพื่อแสดงการจัดวางห้อง พื้นที่ และคุณลักษณะต่าง ๆ ในระดับหนึ่ง

  • วัตถุประสงค์: เพื่อทำความเข้าใจความสัมพันธ์เชิงพื้นที่และการเคลื่อนไหวระหว่างพื้นที่ต่าง ๆ การวางแผนการจัดวางเฟอร์นิเจอร์ ระบบไฟฟ้า และการใช้พื้นที่โดยรวม
  • องค์ประกอบสำคัญ: กำแพง ประตู หน้าต่าง บันได อุปกรณ์ติดตั้ง (เช่น อ่างล้างหน้า ห้องน้ำ และเครื่องใช้ไฟฟ้า) และการจัดวางเฟอร์นิเจอร์

ภาพด้าน

ภาพด้านแสดงมุมมองด้านข้างของอาคาร ให้เห็นกำแพงภายนอกหรือภายในในมุมมองตรง

  • วัตถุประสงค์: ให้ข้อมูลเชิงลึกเกี่ยวกับสไตล์สถาปัตยกรรม ความสูง และวัสดุที่ใช้ภายนอก
  • องค์ประกอบสำคัญ: คุณลักษณะภายนอก เช่น ประตู หน้าต่าง ระเบียง แนวหลังคา และรายละเอียดตกแต่ง

ภาพตัด

ภาพตัดตัดผ่านอาคารในแนวตั้งเพื่อแสดงโครงสร้างภายในและส่วนประกอบอย่างละเอียด

  • วัตถุประสงค์: ทำความเข้าใจความสัมพันธ์ในแนวตั้งระหว่างชั้นต่าง ๆ ความสูงของเพดาน และรายละเอียดการก่อสร้าง
  • องค์ประกอบสำคัญ: ระดับชั้น บันได กำแพง องค์ประกอบโครงสร้าง (เช่น คานและเสา) และวัสดุ

ภาพรายละเอียด

ภาพรายละเอียดขยายส่วนเฉพาะของอาคารเพื่อให้ข้อมูลเชิงลึกเกี่ยวกับการก่อสร้างและการประกอบ

  • วัตถุประสงค์: แสดงส่วนประกอบที่ซับซ้อนหรือพื้นที่ที่ต้องการความแม่นยำสูง เช่น ข้อต่อ อุปกรณ์ติดตั้ง และคุณลักษณะทางสถาปัตยกรรม
  • องค์ประกอบสำคัญ: การแสดงรายละเอียดขององค์ประกอบ เช่น การติดตั้งหน้าต่าง กรอบประตู งานไม้ และคุณลักษณะที่กำหนดเอง

แผนผังที่ตั้ง

แผนผังที่ตั้งแสดงทรัพย์สินทั้งหมดที่อาคารตั้งอยู่ รวมถึงการวางทิศทางและความสัมพันธ์กับสภาพแวดล้อมรอบข้าง

  • วัตถุประสงค์: เพื่อทำความเข้าใจบริบทของอาคาร รวมถึงจุดเข้าออก ภูมิทัศน์ สาธารณูปโภค และภูมิประเทศ

องค์ประกอบสำคัญ: ขอบเขตทรัพย์สิน รอยเท้าอาคาร ทางรถ ทางเดิน ภูมิทัศน์ สาธารณูปโภค และสิ่งปลูกสร้างข้างเคียง

Cibes Home Lift - Luxury Home Lift is Screw driven from Sweden, contact us now!! Tel. 02-114-6499
Cibes Home Lift - Luxury Home Lift is Screw driven from Sweden, contact us now!! Tel. 02-114-6499

การปรับขนาดและสัญลักษณ์ในแบบสถาปัตยกรรม

การปรับขนาด

แบบสถาปัตยกรรมถูกสร้างขึ้นในขนาดที่ปรับให้เหมาะสม โดยเป็นการลดหรือเพิ่มขนาดของอาคารให้เป็นสัดส่วนจริง ขนาดที่พบบ่อยได้แก่ 1:50, 1:100 และ 1:200 เพื่อให้มั่นใจว่าการออกแบบเป็นไปตามแผนอย่างแม่นยำและใช้ในการก่อสร้างจริง

สัญลักษณ์และคำอธิบายประกอบ

แบบสถาปัตยกรรมใช้สัญลักษณ์และคำอธิบายประกอบต่าง ๆ เพื่อสื่อข้อมูลรายละเอียดเกี่ยวกับโครงสร้างและส่วนประกอบ การทำความเข้าใจสัญลักษณ์เหล่านี้มีความสำคัญในการตีความแบบอย่างถูกต้อง

  • กำแพง: แสดงโดยเส้นทึบ กำแพงภายนอกมักหนากว่ากำแพงภายใน
  • ประตูและหน้าต่าง: แสดงเป็นช่องว่างในกำแพง โดยมีส่วนโค้งบ่งชี้การเปิดประตูหรือหน้าต่าง
  • บันได: แสดงด้วยเส้นขนานและลูกศรบอกทิศทางขึ้นหรือลง
  • ขนาด: ตัวเลขระบุขนาดของพื้นที่
  • คำอธิบายประกอบ: ข้อความที่ให้ข้อมูลเพิ่มเติมเกี่ยวกับวัสดุ พื้นผิว และรายละเอียดการก่อสร้างเฉพาะ

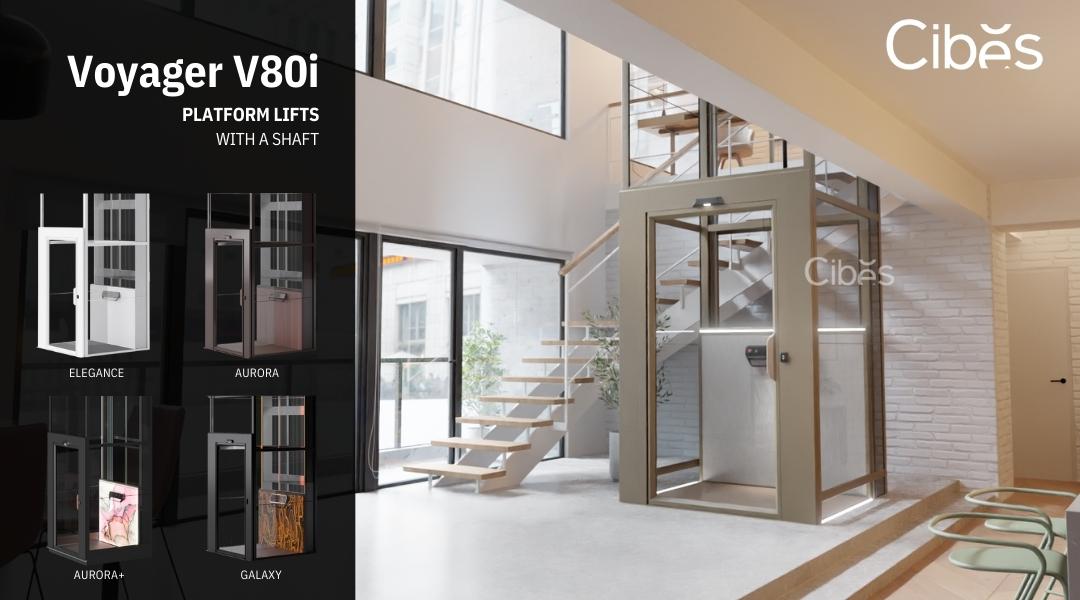

ลิฟท์บ้าน Vogager V80i พร้อมดีไซน์ให้เลือก Elegance, Aurora, Aurora+ และ Galaxy เหมาะกับการติดตั้งกลางบันไดของบ้านอย่างมาก

ลิฟท์บ้าน Vogager V80i พร้อมดีไซน์ให้เลือก Elegance, Aurora, Aurora+ และ Galaxy เหมาะกับการติดตั้งกลางบันไดของบ้านอย่างมาก

การหาตำแหน่งที่ดีที่สุดในการติดตั้งลิฟท์ในบ้าน

การติดตั้งลิฟท์บ้าน เช่น ลิฟท์ของ Cibes ต้องการการวางแผนอย่างรอบคอบ โดยคำนึงถึงปัจจัยหลายประการ นี่คือวิธีการใช้แบบสถาปัตยกรรมเพื่อหาตำแหน่งที่ดีที่สุด

การระบุพื้นที่ที่เป็นไปได้

ตรวจสอบแผนผังพื้นเพื่อระบุพื้นที่ที่เป็นไปได้สำหรับลิฟท์ มองหาพื้นที่ที่ตั้งอยู่ในจุดกลางและเข้าถึงชั้นต่าง ๆ ได้ง่าย ตำแหน่งที่พบบ่อย ได้แก่

  • กลางบันได: การใช้พื้นที่ข้างบันไดที่มีอยู่สามารถทำได้ทั้งในด้านการใช้งานและความสวยงาม
  • มุม: มุมของห้องหรือโถงทางเดินมักมีพื้นที่เพียงพอสำหรับลิฟท์โดยไม่ต้องมีการเปลี่ยนแปลงใหญ่
  • พื้นที่เปิด: พื้นที่เปิด เช่น ชั้นลอย หรือพื้นที่ที่มีเพดานสูงสองชั้น
  • ภายนอก: การติดตั้งภายนอกที่กลมกลืนกับด้านหน้าอาคาร

ตรวจสอบองค์ประกอบโครงสร้าง

ดูที่ภาพตัดและภาพรายละเอียดเพื่อทำความเข้าใจองค์ประกอบโครงสร้างของอาคาร ตรวจสอบให้แน่ใจว่าตำแหน่งที่เลือกไม่รบกวนกำแพงรับน้ำหนัก คาน หรือเสา เพราะเพลาเครื่องต้องติดตั้งในพื้นที่ที่แข็งแรงเพียงพอ

พิจารณาและวางแผนระบบกลไกไฟฟ้า

ทบทวนแผนไฟฟ้าและกลไกเพื่อให้แน่ใจว่าตำแหน่งที่เลือกสามารถรองรับการทำงานของลิฟท์ได้ ตรวจสอบความใกล้ชิดกับแผงไฟฟ้าและประเมินว่ามีพื้นที่เพียงพอสำหรับเครื่องจักรที่จำเป็นหรือไม่

การเข้าถึงและการใช้งาน

ตรวจสอบให้แน่ใจว่าตำแหน่งของลิฟท์เข้าถึงได้ง่ายและไม่กีดขวางการเคลื่อนไหวในบ้าน ลิฟท์ควรช่วยเพิ่มความสะดวกในการใช้งานโดยไม่ทำลายการออกแบบของบ้าน

วางแผนและการบูรณาการเพื่อความสวยงาม

พิจารณาภาพด้านเพื่อประเมินผลกระทบทางสายตาจากการติดตั้งลิฟท์ เลือกตำแหน่งที่บูรณาการเข้ากับการออกแบบของบ้านได้อย่างลงตัว Cibes Lifts มีตัวเลือกการปรับแต่ง เช่น เพลาแก้วเต็มรูปแบบและสีเคลือบคุณภาพสูงที่ช่วยเสริมการออกแบบทั้งภายในและภายนอกของบ้าน

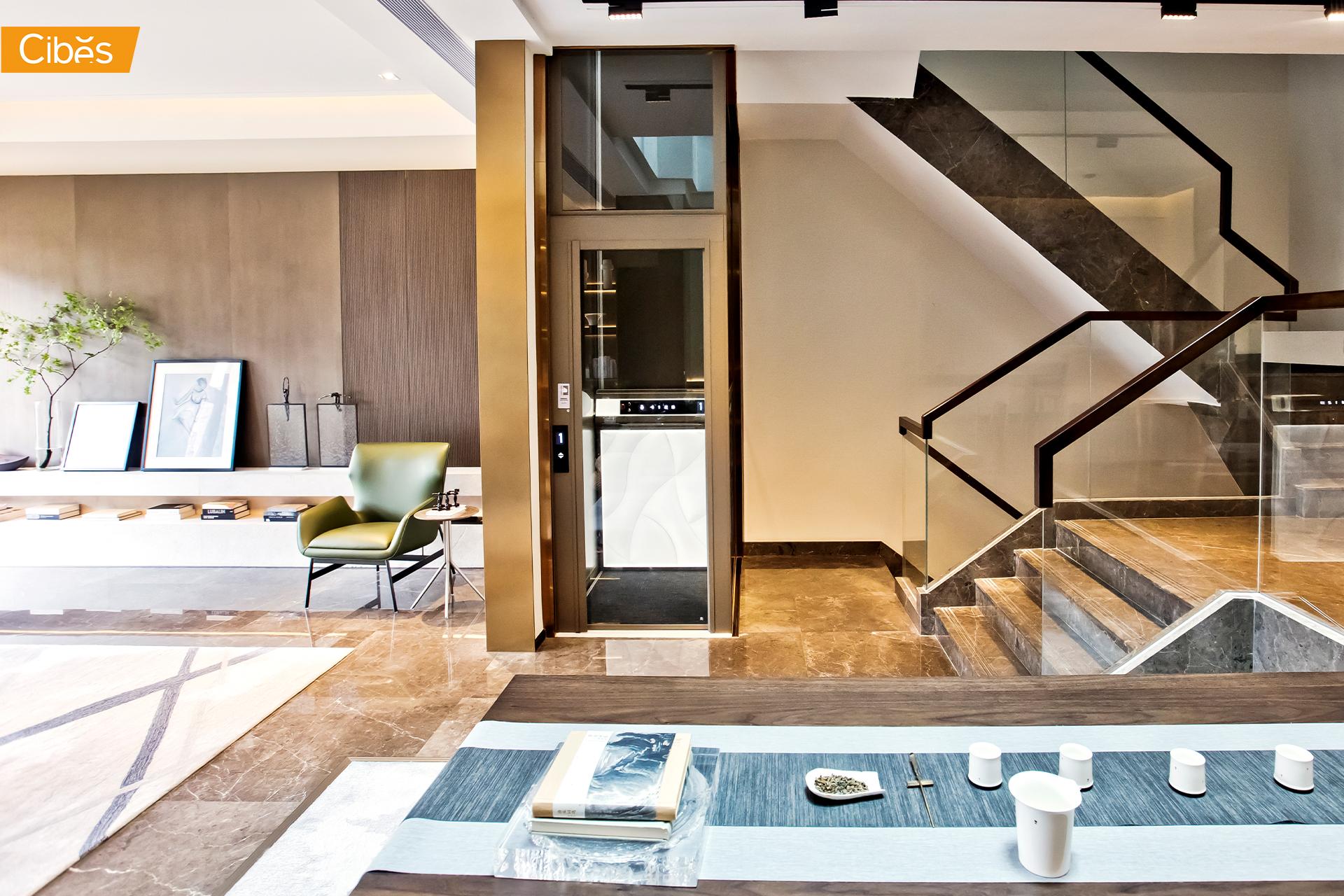

ลิฟท์ขนาดเล็กที่สุดของบริษัทลิฟท์ Cibes รุ่น V80 Aurora ลาย Inca

ลิฟท์ขนาดเล็กที่สุดของบริษัทลิฟท์ Cibes รุ่น V80 Aurora ลาย Inca

การใช้ประโยชน์จากความหลากหลายของ Cibes Lift

Cibes นำเสนอผลิตภัณฑ์ที่หลากหลายพร้อมขนาดต่าง ๆ และการเปิดประตูที่หลากหลายสำหรับแต่ละชั้น ทำให้การหาขนาดที่เหมาะสมกับบ้านของคุณเป็นไปได้ง่าย เราสามารถให้ภาพวาดสถาปัตยกรรมที่ละเอียดเพื่อนำเสนอลิฟท์บ้านที่เหมาะ

แบบแปลนสถาปัตยกรรมเป็นแหล่งข้อมูลอันล้ำค่าสำหรับการวางแผนและดำเนินโครงการก่อสร้าง รวมถึงการติดตั้งลิฟท์บ้าน เมื่อเข้าใจวิธีการอ่านแบบแปลนเหล่านี้แล้ว คุณจะสามารถระบุตำแหน่งที่ดีที่สุดสำหรับลิฟท์บ้านของ Cibes ได้ โดยมั่นใจได้ว่าลิฟท์บ้านจะมีโครงสร้างที่แข็งแรง เข้าถึงได้ และสวยงาม ด้วยการวางแผนและการพิจารณาอย่างรอบคอบ ลิฟท์บ้านจะช่วยเพิ่มการใช้งานและมูลค่าของบ้านของคุณได้อย่างมาก โดยมอบความสะดวกสบายและการเข้าถึงให้กับผู้อยู่อาศัยทุกคน

โอบรับความเป็นไปได้ด้วยลิฟท์ของ Cibes ซึ่งมอบความยืดหยุ่นที่ไม่มีใครเทียบได้ในการจัดวางและปรับแต่งเพื่อตอบสนองความต้องการในการออกแบบบ้านที่เป็นเอกลักษณ์ของคุณ

Cibes Home Lift - Luxury Home Lift is Screw driven from Sweden, contact us now!! Tel. 02-114-6499
Cibes Home Lift - Luxury Home Lift is Screw driven from Sweden, contact us now!! Tel. 02-114-6499

คำถามที่ 3 : ตำแหน่งไหนของบ้านเหมาะสมที่จะติดลิฟท์ที่สุด?

ลิฟท์บ้าน Cibes มีขนาดกะทัดรัดและมาในโมดูลสำเร็จรูป ทำให้ติดตั้งได้ง่าย ต่อไปนี้คือจุดยอดนิยมบางส่วนสำหรับการติดตั้ง

ตรงกลางบันได (In the Middle of the Stairs)

จุดที่ประหยัดพื้นที่ได้ดีสำหรับลิฟท์บ้านคือตรงกลางบันได พื้นที่ที่มักไม่ได้ใช้นี้มักจะกว้างขวางเพียงพอสำหรับลิฟท์บ้านขนาดกะทัดรัดของเรา ทำให้สามารถผสานรวมได้อย่างราบรื่นซึ่งช่วยเสริมให้บ้านของคุณดูดีขึ้น โดยเฉพาะอย่างยิ่งเมื่อคุณเลือกช่องลิฟท์กระจกเต็มบาน

ด้านนอกบ้านของคุณ (On the Outside of Your Home)

ลิฟท์บ้านรุ่น Cibes Classic ติดข้างนอกอาคารแบบปิดทึบ เพื่อความเป็นส่วนตัว

ลิฟท์บ้านรุ่น Cibes Classic ติดข้างนอกอาคารแบบปิดทึบ เพื่อความเป็นส่วนตัว

หากคุณหาพื้นที่ภายในบ้านไม่ได้ คุณสามารถติดตั้งลิฟท์บ้านกลางแจ้งของ Cibes ได้โดยไม่ต้องเสียพื้นที่ภายในบ้านไป ลิฟท์บ้านติดตั้งกลางแจ้งที่ทนทานต่อสภาพอากาศของเราช่วยให้เข้าถึงภายในบ้านได้อย่างสะดวกสบายตลอดทั้งปี สำหรับการเข้าถึงภายนอกทั้งหมด เราจัดหาหลังคากันสาดประตูพร้อมปุ่มเรียกเข้าระดับ IP และระบบควบคุมการเข้าถึงความปลอดภัยตามที่คุณเลือก (รหัสผ่าน คีย์การ์ด การสแกนใบหน้า การสแกนลายนิ้วมือ)

กลางห้อง (In the Middle of a Room)

คุณอยากให้ลิฟท์บ้านของคุณเป็นศูนย์กลางของบ้านหรือไม่ การวางไว้กลางห้องนั่งเล่นของคุณไม่เพียงแต่ดูเก๋ไก๋เท่านั้น แต่ยังช่วยเพิ่มมูลค่าทรัพย์สินของคุณอีกด้วย

โรงรถ (The Garage)

โรงรถเป็นจุดที่ใช้งานได้จริงสำหรับลิฟท์บ้านเนื่องจากเป็นจุดเข้าทั่วไป แต่เนื่องจากโรงรถมักจะอยู่กลางแจ้งและเผชิญกับสภาพอากาศ เราจึงขอแนะนำลิฟท์บ้านกลางแจ้งของ Cibes ที่ทนทานต่อสภาพอากาศ

ในมุมใกล้ห้องที่ใช้บ่อย (In a Corner, Near Frequently Used Rooms)

ลิฟท์บ้านรุ่น V80 Galaxy Basilica Lights ติดตรงมุมของบ้าน ใกล้บริเวณทางขึ้นบันได

ลิฟท์บ้านรุ่น V80 Galaxy Basilica Lights ติดตรงมุมของบ้าน ใกล้บริเวณทางขึ้นบันได

คุณสามารถเปลี่ยนมุมเกือบทุกมุมให้กลายเป็นพื้นที่สำหรับลิฟท์บ้านของ Cibes ได้ เลือกจุดที่สามารถไปยังพื้นที่ที่ใช้บ่อยได้อย่างสะดวก เช่น จากห้องครัวชั้นล่างไปจนถึงห้องนอนชั้นบน ซึ่งมีประโยชน์อย่างยิ่งสำหรับเจ้าของบ้านที่ต้องการติดตั้งลิฟท์

Cibes Home Lift - Luxury Home Lift is Screw driven from Sweden, contact us now!! Tel. 02-114-6499
Cibes Home Lift - Luxury Home Lift is Screw driven from Sweden, contact us now!! Tel. 02-114-6499

คำถามยอดนิยมจากสถาปนิก

คำถามที่พบบ่อย 1: ฉันควรพิจารณาองค์ประกอบสำคัญใดบ้างในผังพื้นเมื่อพิจารณาติดตั้งลิฟท์บ้าน

คำตอบ: เมื่อพิจารณาผังพื้นสำหรับติดตั้งลิฟท์บ้าน ให้เน้นที่องค์ประกอบสำคัญต่อไปนี้

  • ความสัมพันธ์เชิงพื้นที่: ให้แน่ใจว่าลิฟท์จะพอดีกับพื้นที่และการเคลื่อนที่ของบ้าน
  • จุดเข้าถึง: ระบุพื้นที่ที่จะให้เข้าถึงชั้นต่าง ๆ ได้อย่างสะดวก
  • ความสมบูรณ์ของโครงสร้าง: ตรวจสอบพื้นที่ที่ไม่มีองค์ประกอบโครงสร้างหลักที่อาจขัดขวางการติดตั้ง
  • การทำงาน: พิจารณาผลกระทบของลิฟท์ต่อการใช้งานและการจัดวางห้องและพื้นที่ที่อยู่ติดกัน

คำถามที่พบบ่อย 2: ผังพื้นช่วยในการวางแผนติดตั้งลิฟท์บ้านอย่างไร

คำตอบ: ผังพื้นให้มุมมองด้านข้างของอาคาร โดยแสดงผนังภายนอกหรือภายในจากมุมมองตรง ผังพื้นมีประโยชน์ในการวางแผนติดตั้งลิฟท์บ้านโดย

  • การมองเห็นผลกระทบภายนอก: ช่วยให้คุณเข้าใจว่าลิฟท์จะดูเป็นอย่างไรจากภายนอก และให้แน่ใจว่าจะกลมกลืนกับด้านหน้าอาคารได้ดี
  • การประเมินความสูงและสไตล์: ให้ข้อมูลเชิงลึกเกี่ยวกับรูปแบบสถาปัตยกรรม ความสูง และวัสดุที่ใช้ ซึ่งช่วยในการเลือกการออกแบบลิฟท์ที่เสริมโครงสร้างที่มีอยู่
  • การวางแผนเพื่อการบูรณาการ: เน้นคุณลักษณะภายนอก เช่น ประตู หน้าต่าง และแนวหลังคา ที่อาจส่งผลต่อการวางและการออกแบบลิฟท์

คำถามที่พบบ่อย 3: ทำไมภาพวาดรายละเอียดจึงมีความสำคัญเมื่อติดตั้งลิฟท์บ้าน

คำตอบ: ภาพวาดรายละเอียดมีความสำคัญในการติดตั้งลิฟท์บ้าน เนื่องจากภาพวาดรายละเอียดให้ข้อมูลดังต่อไปนี้

  • ข้อมูลที่ซับซ้อน: มุมมองรายละเอียดของส่วนต่าง ๆ ของอาคาร เช่น ข้อต่อ อุปกรณ์ และคุณลักษณะทางสถาปัตยกรรม ช่วยให้ติดตั้งได้อย่างแม่นยำ
  • ความชัดเจนของการก่อสร้าง: คำแนะนำที่ชัดเจนเกี่ยวกับวิธีการสร้างและประกอบส่วนประกอบต่าง ๆ ซึ่งช่วยลดความเสี่ยงของข้อผิดพลาด

ข้อมูลเชิงลึกเกี่ยวกับการปรับแต่ง: รายละเอียดเฉพาะเกี่ยวกับองค์ประกอบ เช่น การติดตั้งหน้าต่างและกรอบประตู ช่วยปรับแต่งลิฟท์ให้เข้ากับการออกแบบที่มีอยู่ของบ้านได้อย่างลงตัว
