ขนาดลิฟต์พร้อมแปลนลิฟต์สำหรับสถาปนิก วิศวกร และผู้รับเหมา

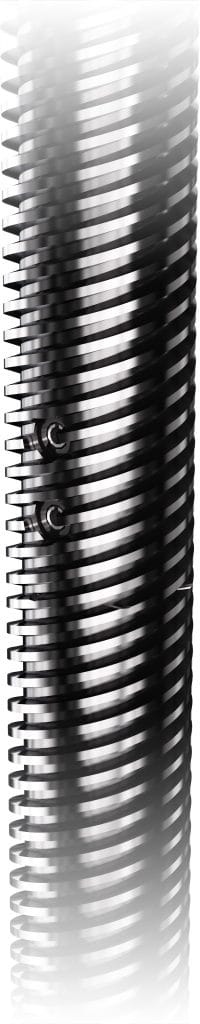

screw orig scaled

ประหยัดพื้นที่ด้วยเทคโนโลยีด้วยสกรู

ลิฟท์บ้านแบบใช้สกรูขับเคลื่อนโดยการหมุนของน็อตบนสกรู และมาพร้อมกับปล่องสำเร้จรูป ด้วยหลักการขับเคลื่อนและการออกแบบ ลิฟท์ขับเคลื่อนด้วยสกรูจึงไม่จำเป็นต้องมีบ่อลิฟท์ ห้องเครื่อง หรือปล่อง คุณสมบัติเหล่านี้ทำให้เหมาะสำหรับบ้านเป้นอย่างมาก

  • ปล่องพาโนรามาสำเร็จรูป
  • ไม่จำเป็นต้องมีบ่อลิฟท์
  • ไม่มีห้องเครื่อง
  • ไม่มีน้ำมันไฮดรอลิครั่วซึม
  • กระจกทุกด้านเพื่อมุมมองแบบพาโนรามา 360 องศา
  • โซลูชันประหยัดพื้นที่แบบสุดๆ
  • ไฟเฟสเดียวหรือสามเฟส
  • การใช้พลังงานระดับ A
  • บำรุงรักษาง่ายและต้นทุนต่ำ
  • สามารถปรับแต่งได้หลายแบบเพื่อให้เหมาะกับบ้านของคุณ
headroom cibes lift

คุณจะประหยัดพื้นที่สำหรับลูกค้าได้อย่างไร?

space saving cibes lift

ลิฟต์บ้านจาก Cibes Lift ในงานสถาปนิก’65

ลิฟต์บ้านจาก Cibes Lift ในงานสถาปนิก’66

CIBES CABIN HOME LIFT TECHNICAL DETAILS

PRODUCT NAME Cibes V70 / V90
MAX # OF STOPS 8 Stops
MAX TRAVEL HEIGHT 20 m
POWER SUPPLY 1 phase 220V / 3 phase 220 V / 3 phase 400 V
MINIMUM HEIGHT TOP FLOOR 2500 mm
BOTTOM PIT REQUIREMENTS 100-120 mm / 0 mm optional with ramp
PRODUCT STANDARDS MD 2006/42/EC, EN81-41, certified by SIL3
DRIVE MODE Screw-Drive
RATED POWER 3 kW
MACHINE ROOM None (integrated solution)
DOOR OPENING DIRECTION Flexible choice for 3 sides
SAFETY DEVICE 360° catchment protection with light curtain.
Emergency Battery Lowering in case of power failure.
Overload alarm device. 2N phone-equipped emergency communication device.
Electronic and mechanical safety door protection system. Can be connected to fire alarm device.
SHAFT OPTION All Glass standard, 1000 mm panels
INSTALLATION LOCATION Indoor or outdoor
SPEED 0.15 m/s (0.25 m/s optional)

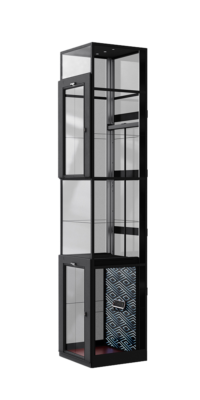

v90 galaxy tall

Voyager V90 line up Sizes

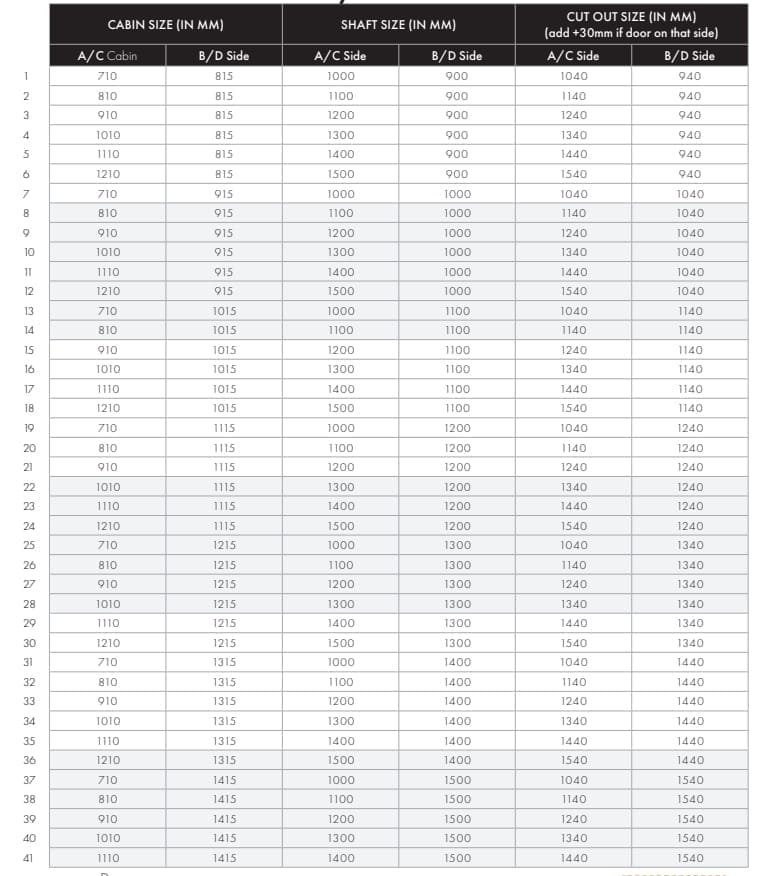

v70 v90 v80 cabin sizes

How to read the Cibes Home Lift size chart

cibes home lifts size chart

Download Now the 3D files of our V90 cabins for your floor plan integration!

v90 size 1

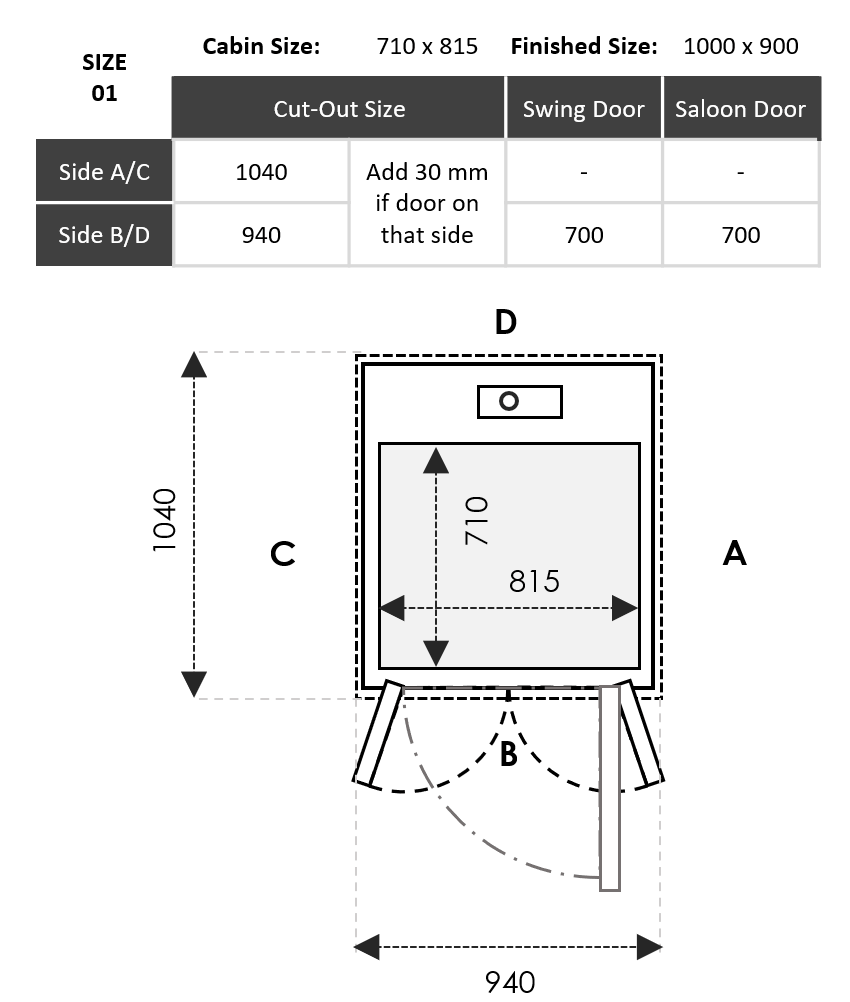

V90 Size 1

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

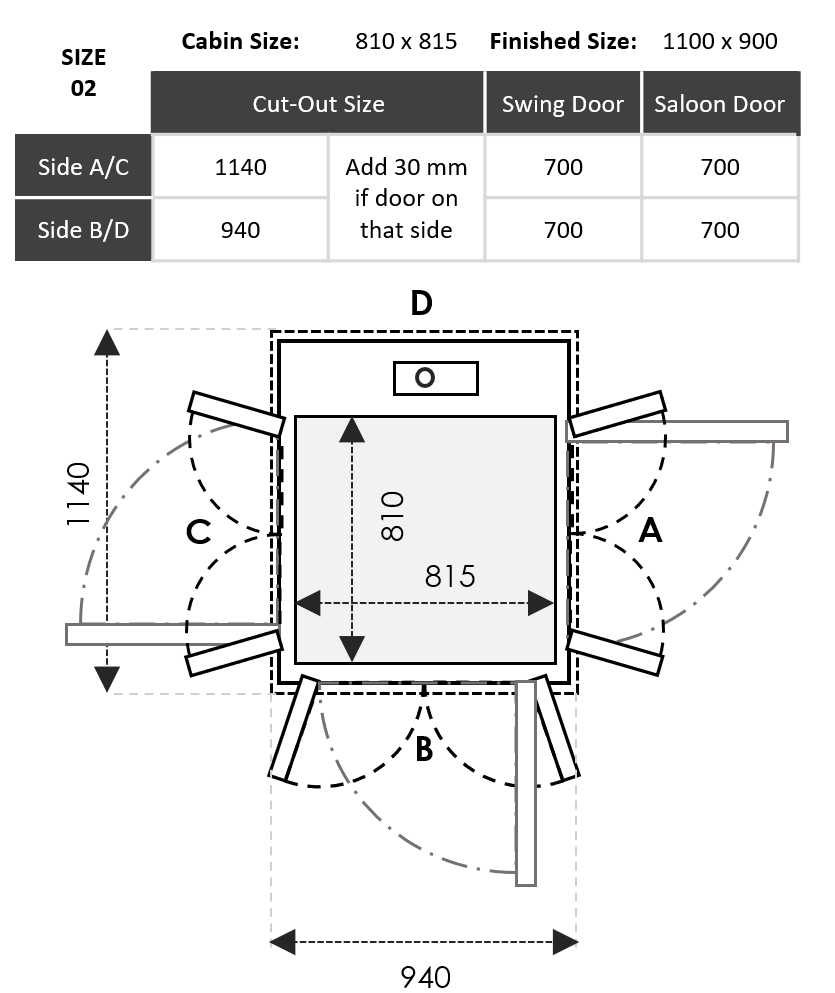

v90 size 2

V90 Size 2

B door, Saloon: dwg

C door, Left hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 3

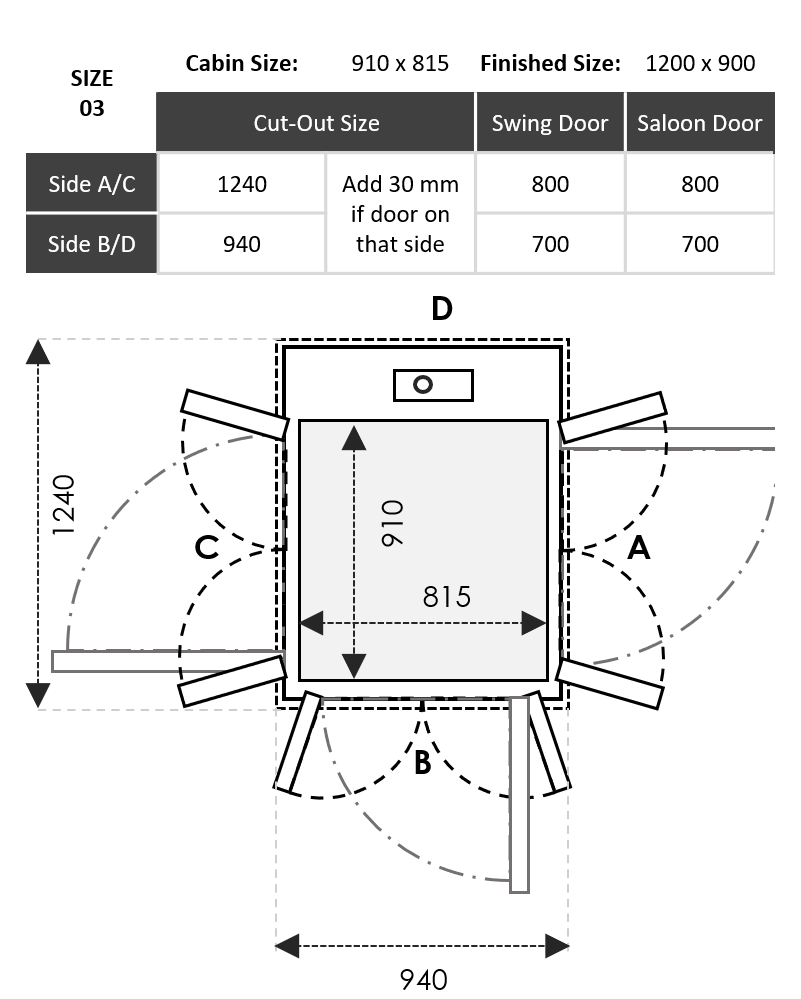

V90 Size 3

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 4

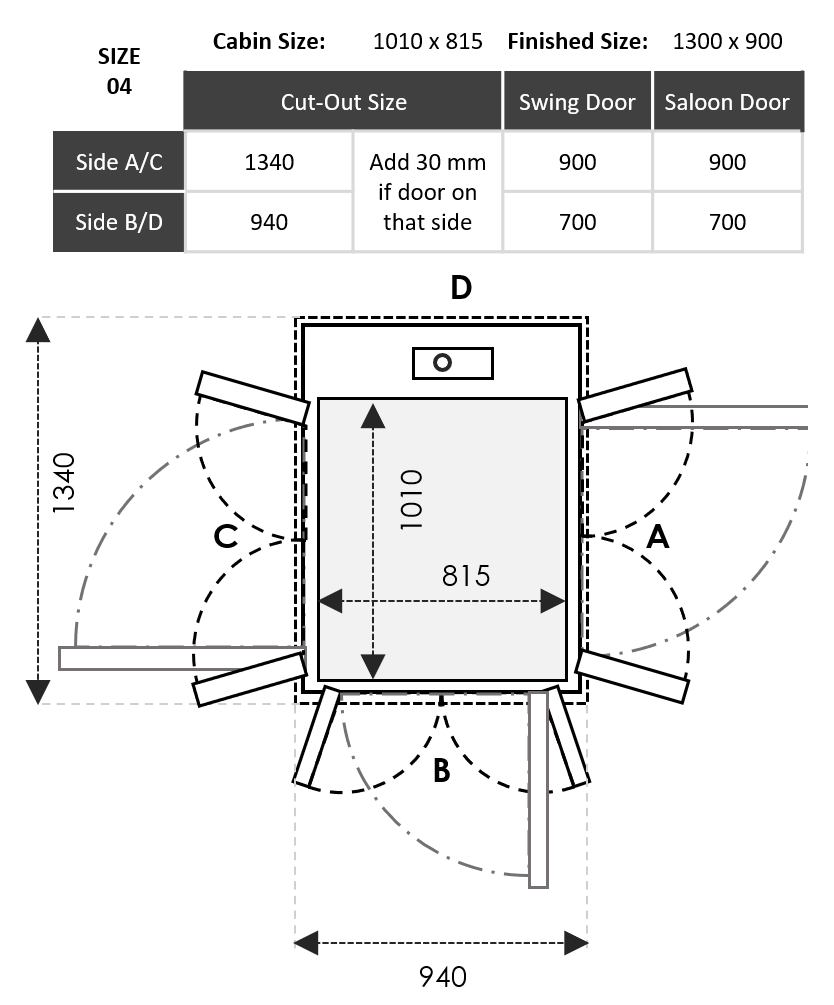

V90 Size 4

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 5

V90 Size 5

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

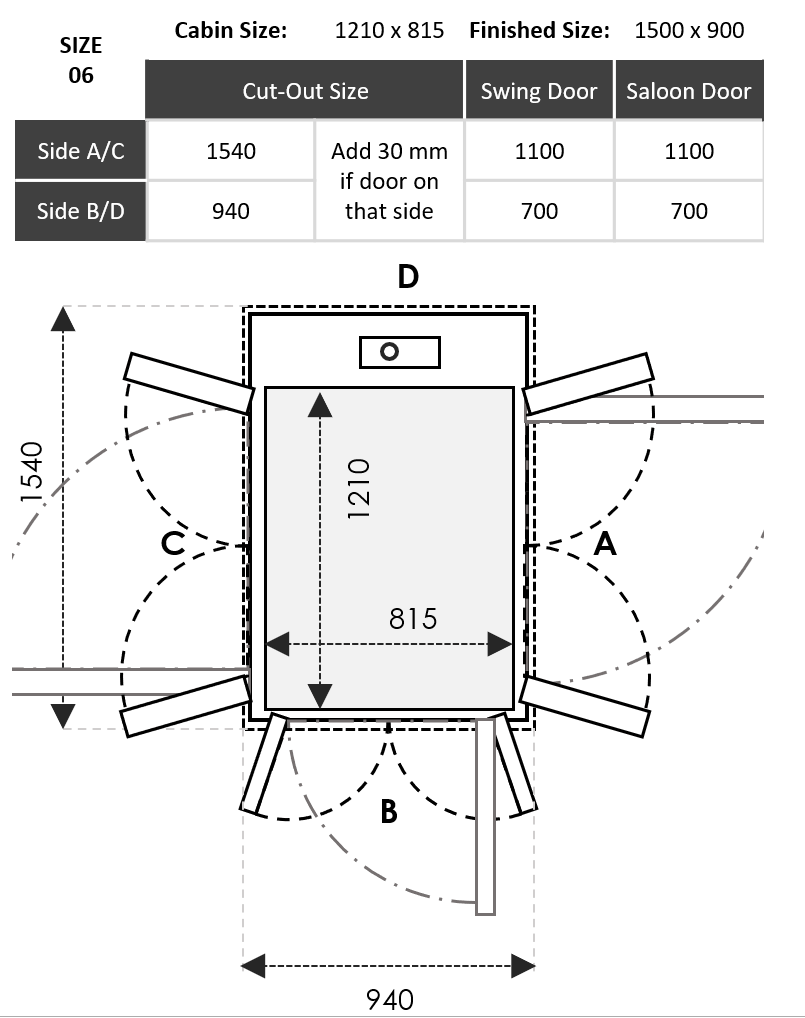

v90 size 6

V90 Size 6

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

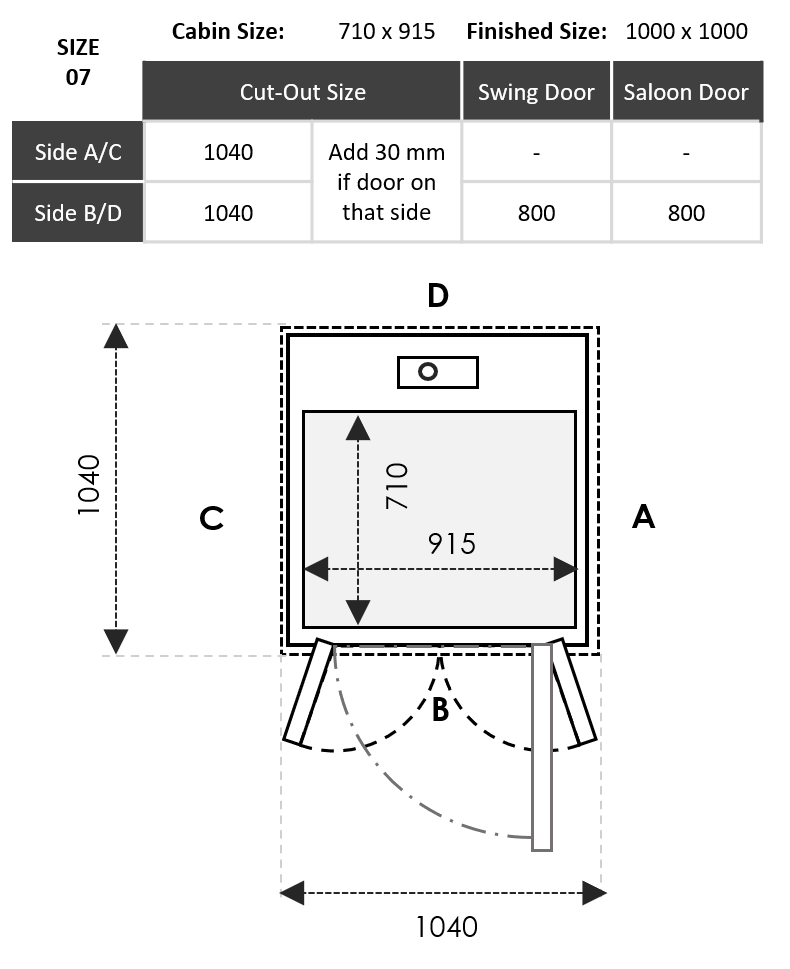

v90 size 7

V90 Size 7

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

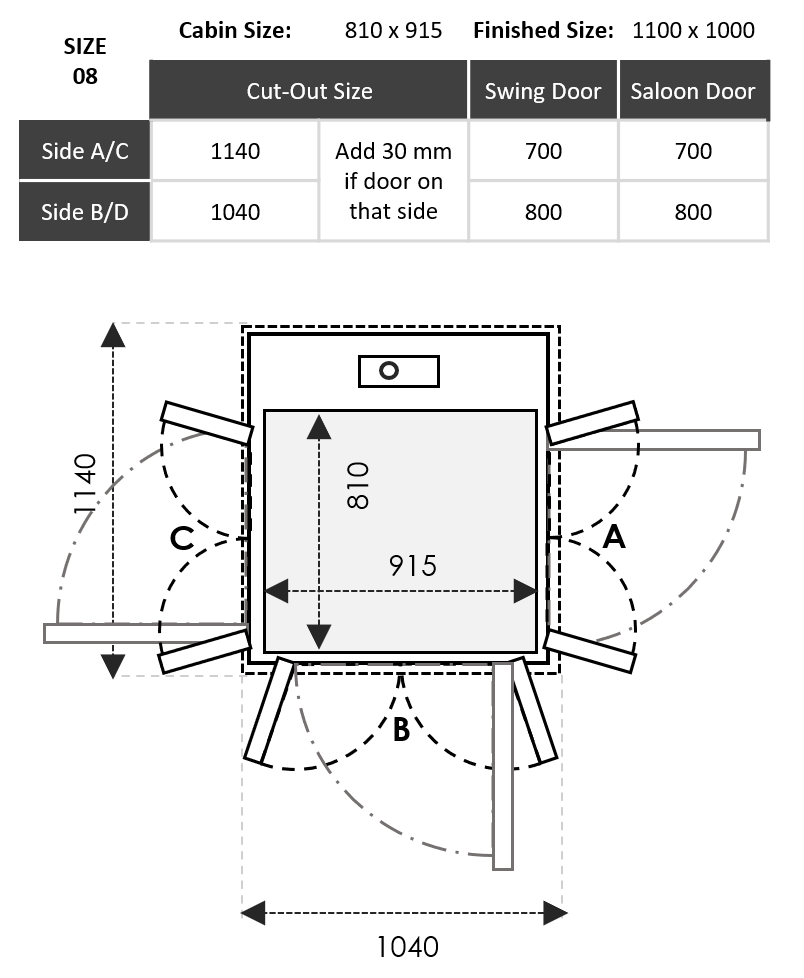

v90 size 8

V90 Size 8

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 9

V90 Size 9

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 10

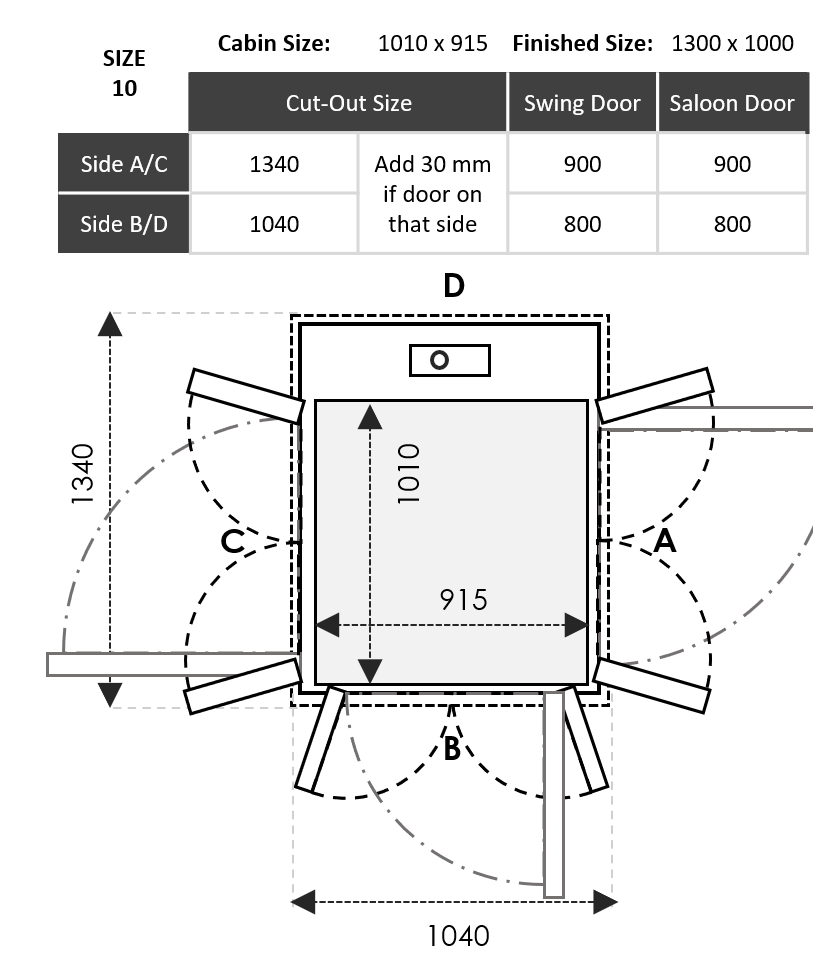

V90 Size 10

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 11

V90 Size 11

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 12

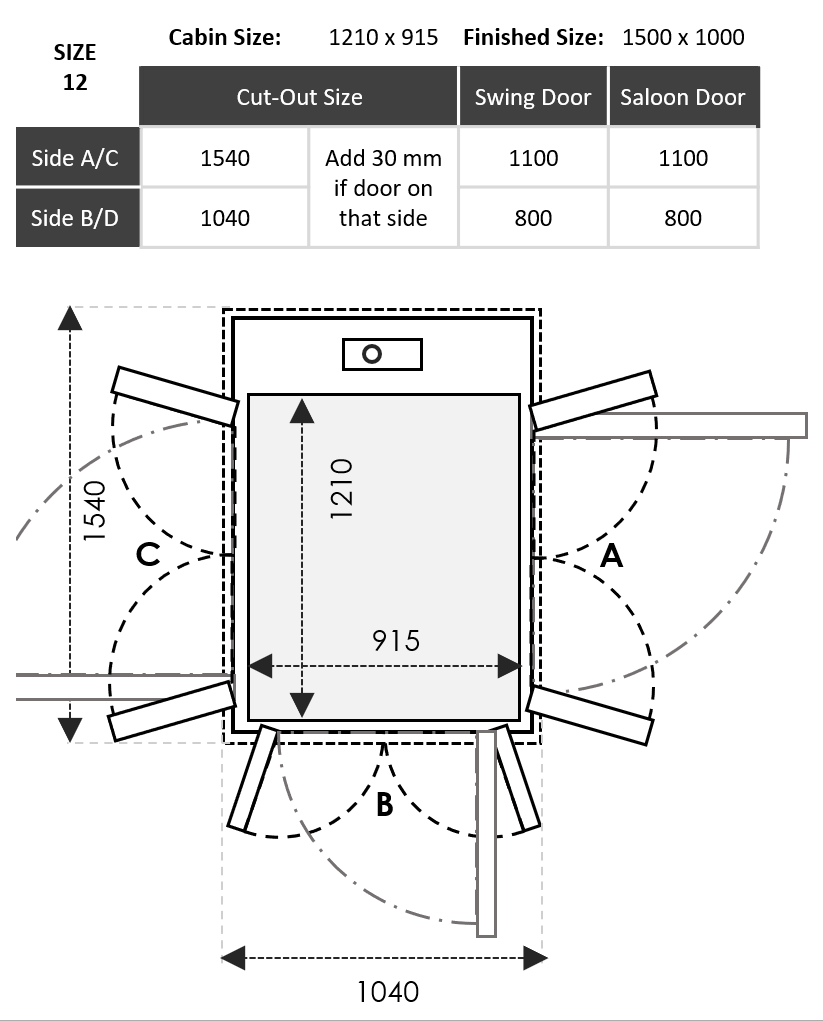

V90 Size 12

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 13

V90 Size 13

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

v90 size 14

V90 Size 14

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

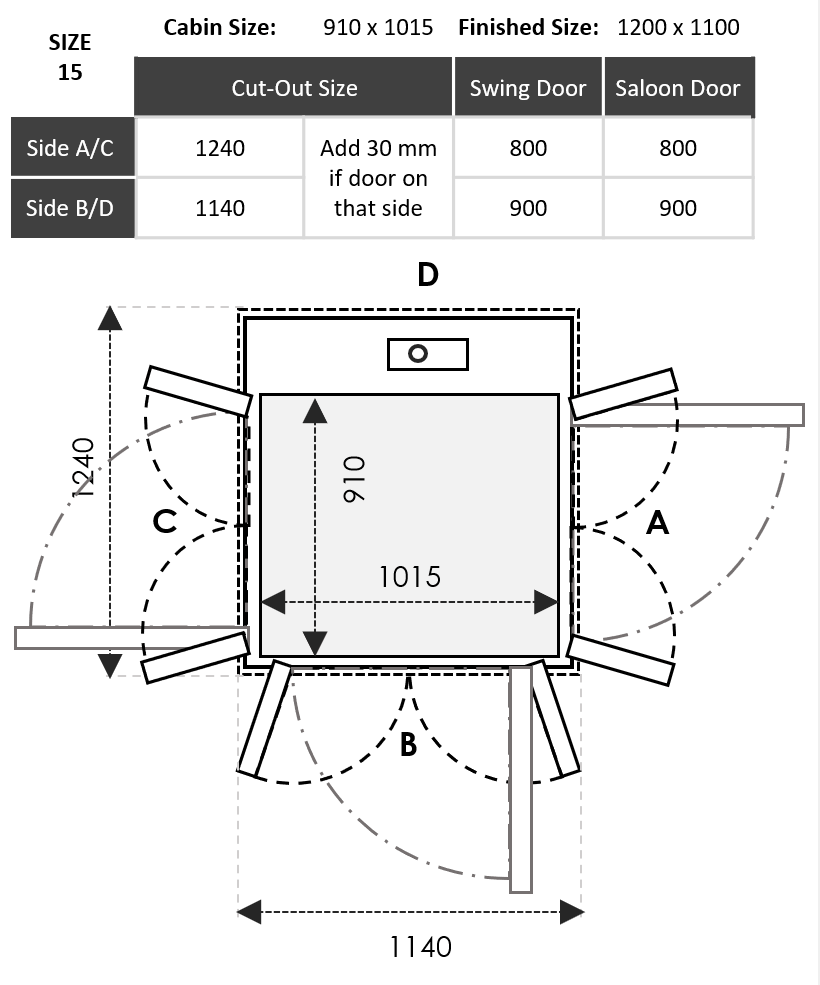

v90 size 15

V90 Size 15

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 16

V90 Size 16

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

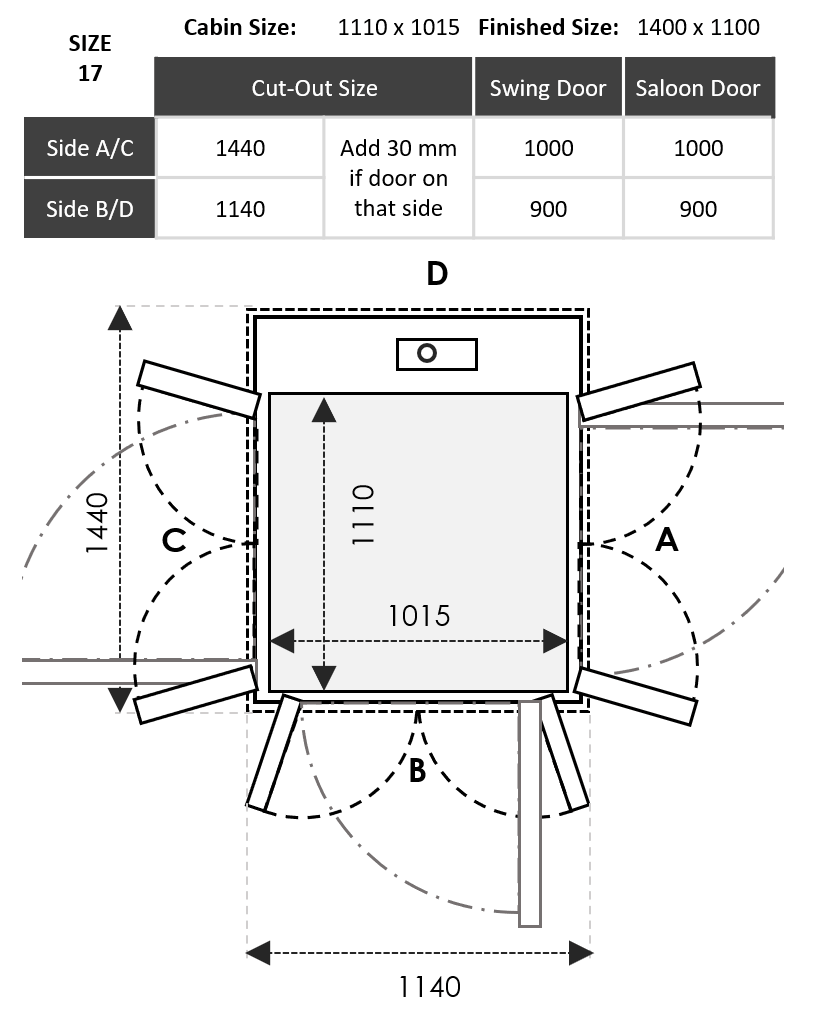

v90 size 173

V90 Size 17

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

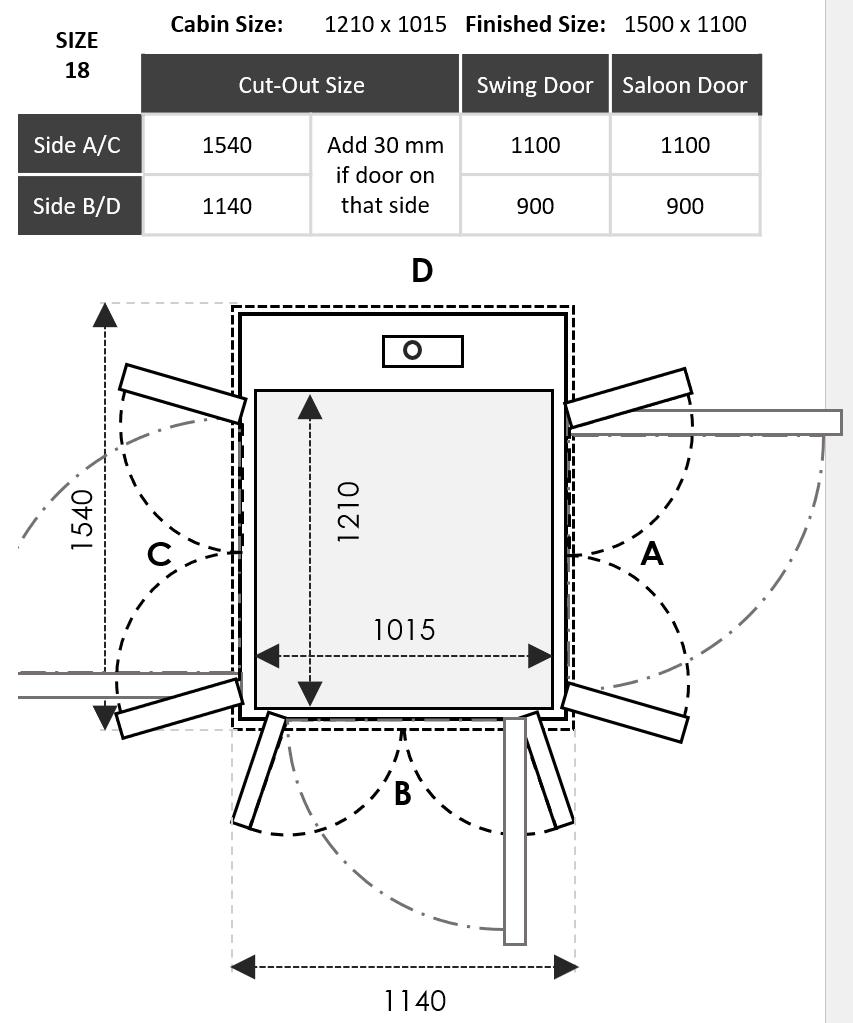

v90 size 18

V90 Size 18

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 19

V90 Size 19

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

v90 size 20

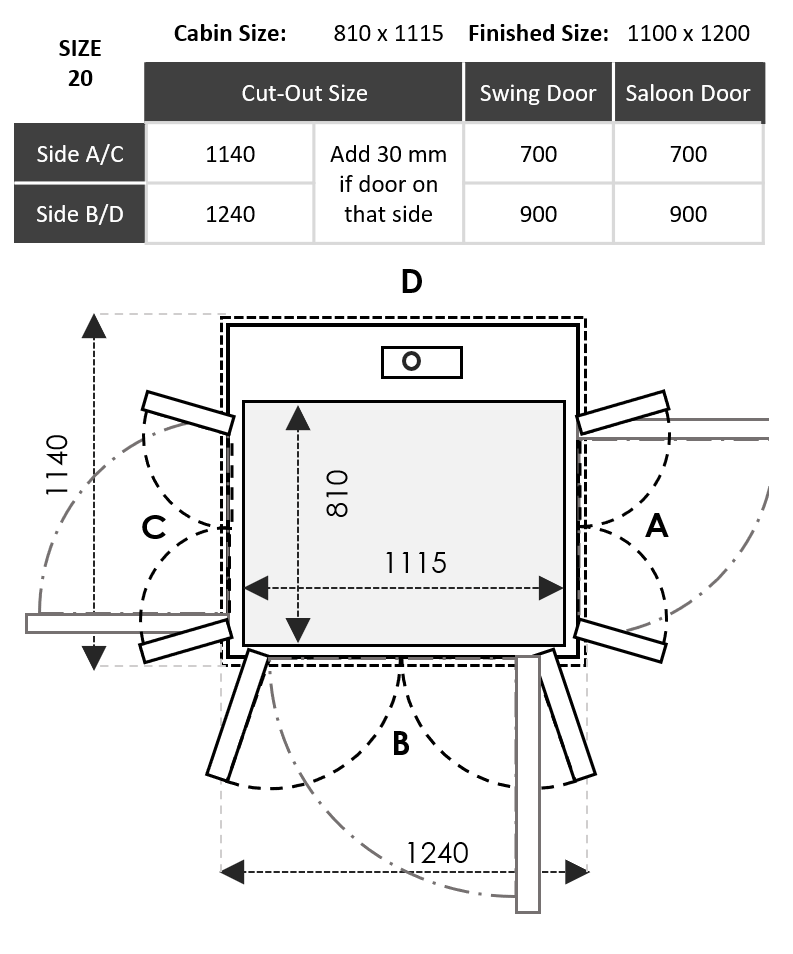

V90 Size 20

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 21

V90 Size 21

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 22

V90 Size 22

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 23

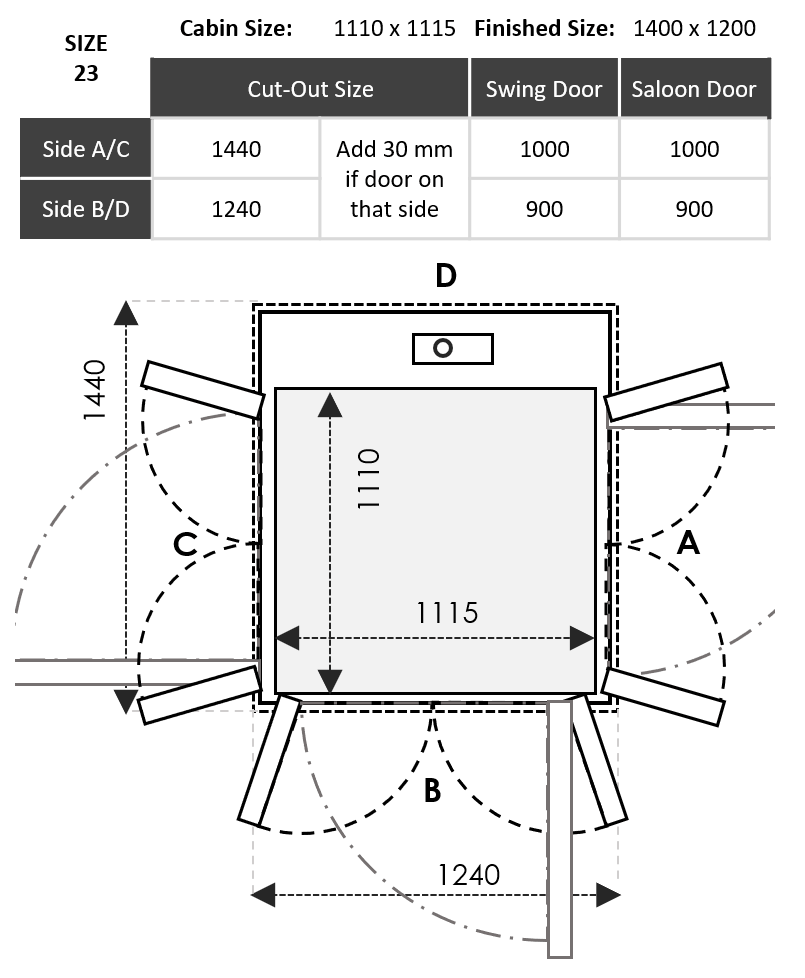

V90 Size 23

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

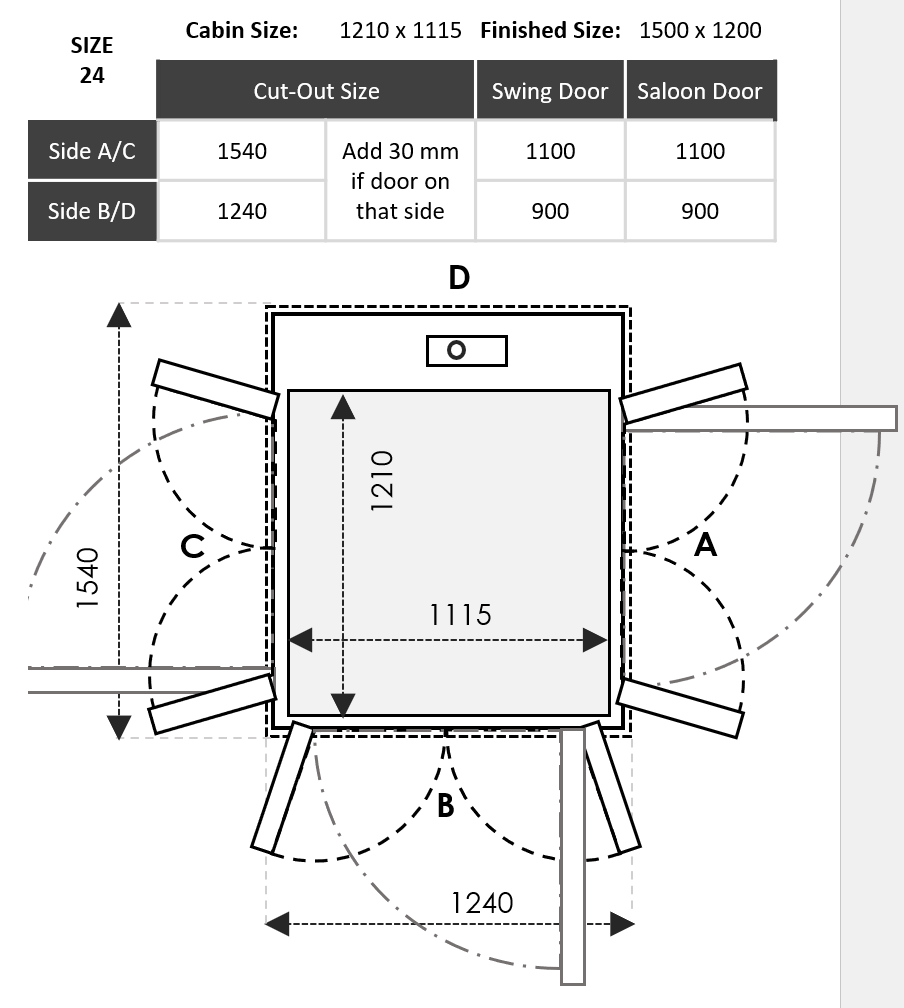

v90 size 24

V90 Size 24

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 25

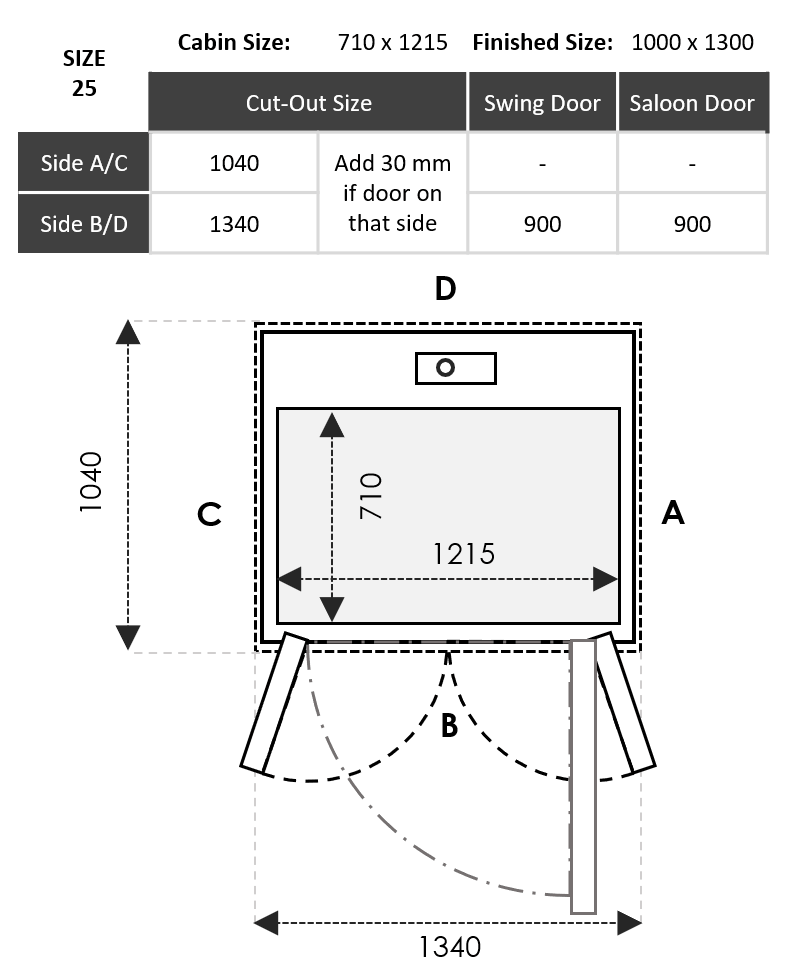

V90 Size 25

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

v90 size 26

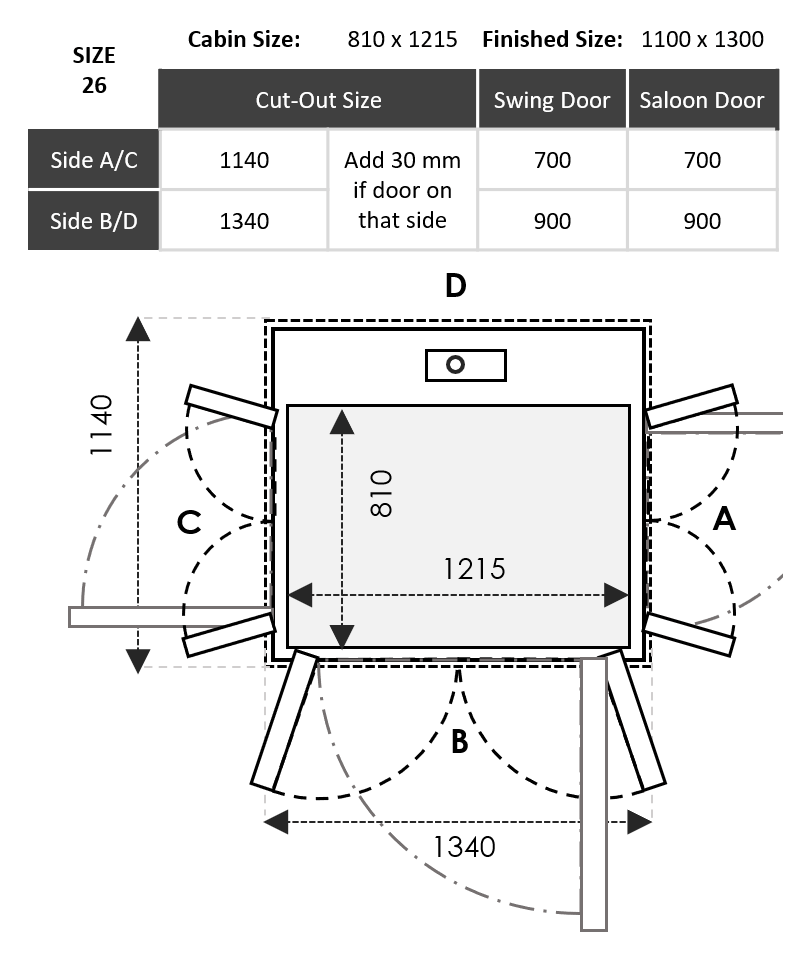

V90 Size 26

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 27.

V90 Size 27

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 28

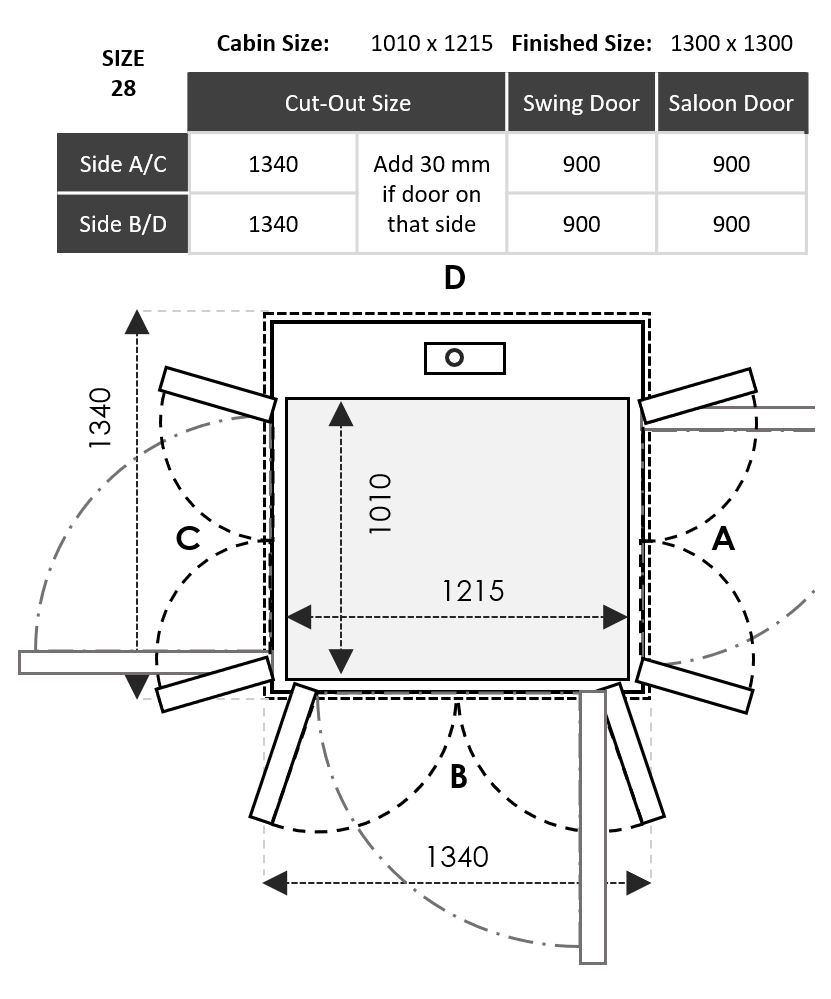

V90 Size 28

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 29

V90 Size 29

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 31

V90 Size 30

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

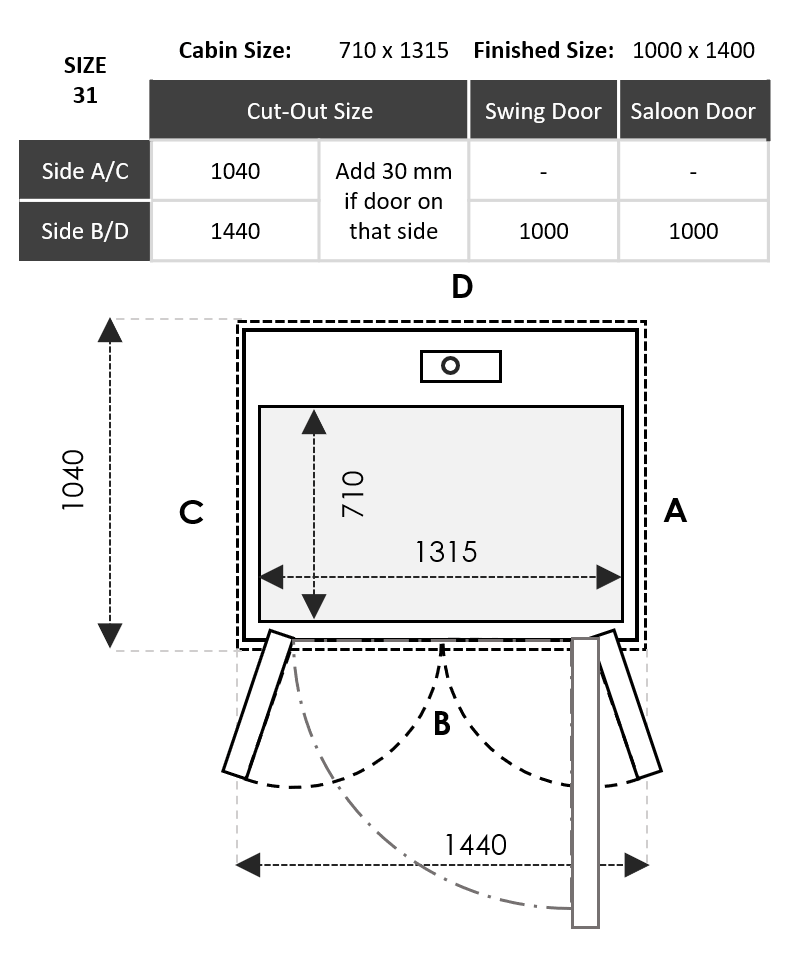

v90 size 31

V90 Size 31

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

v90 size 32

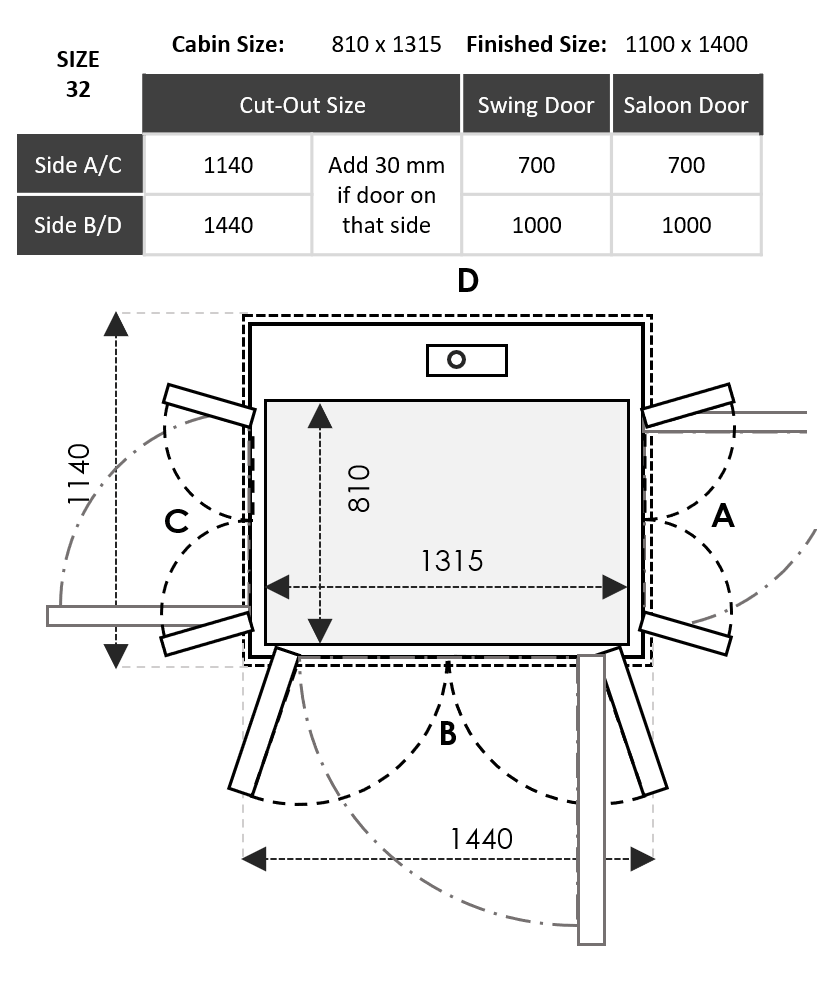

V90 Size 32

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

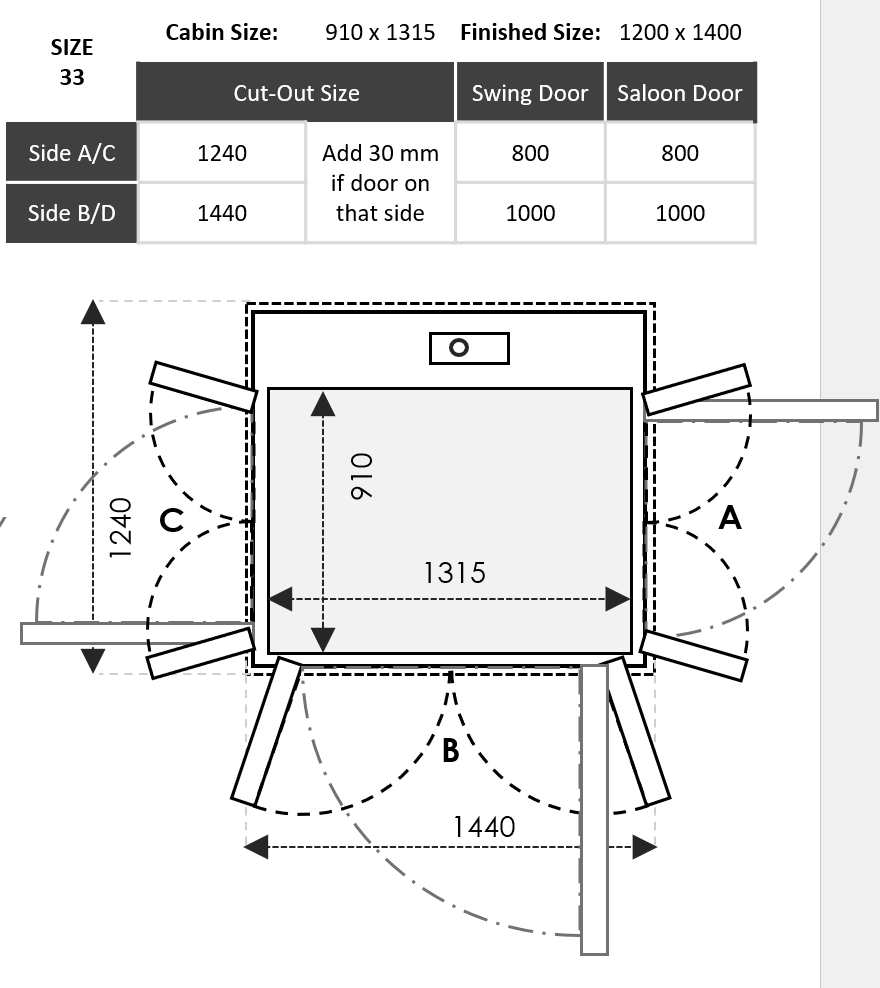

v90 size 33

V90 Size 33

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 34

V90 Size 34

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

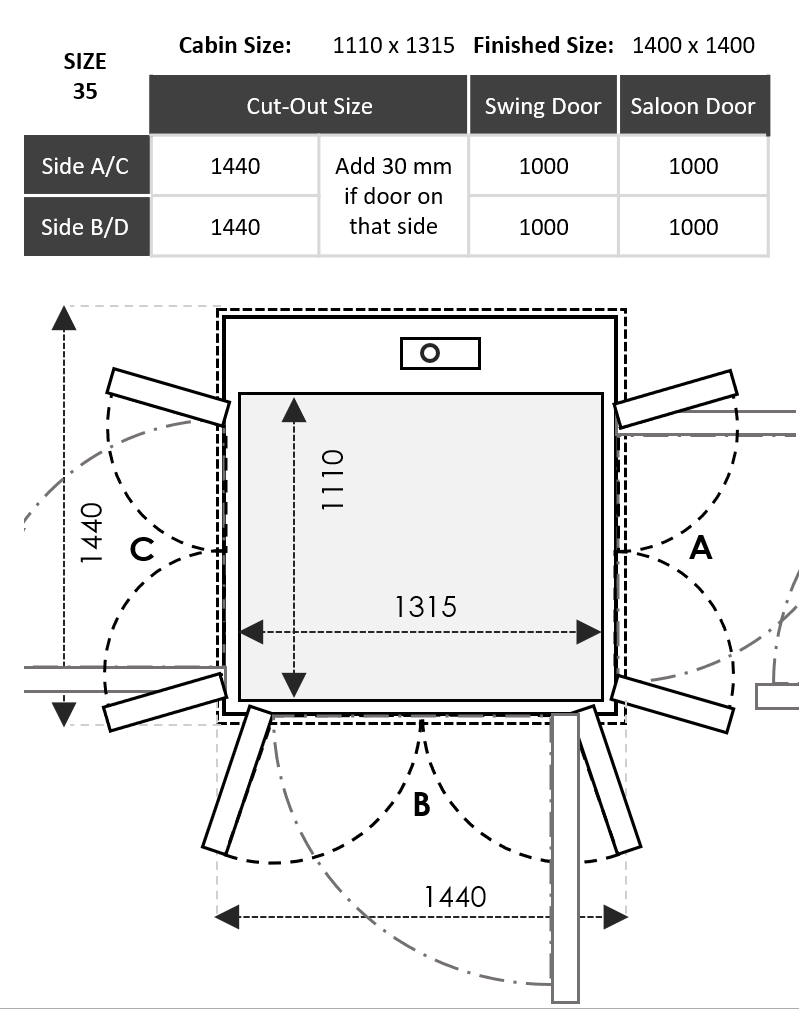

v90 size 35

V90 Size 35

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 36

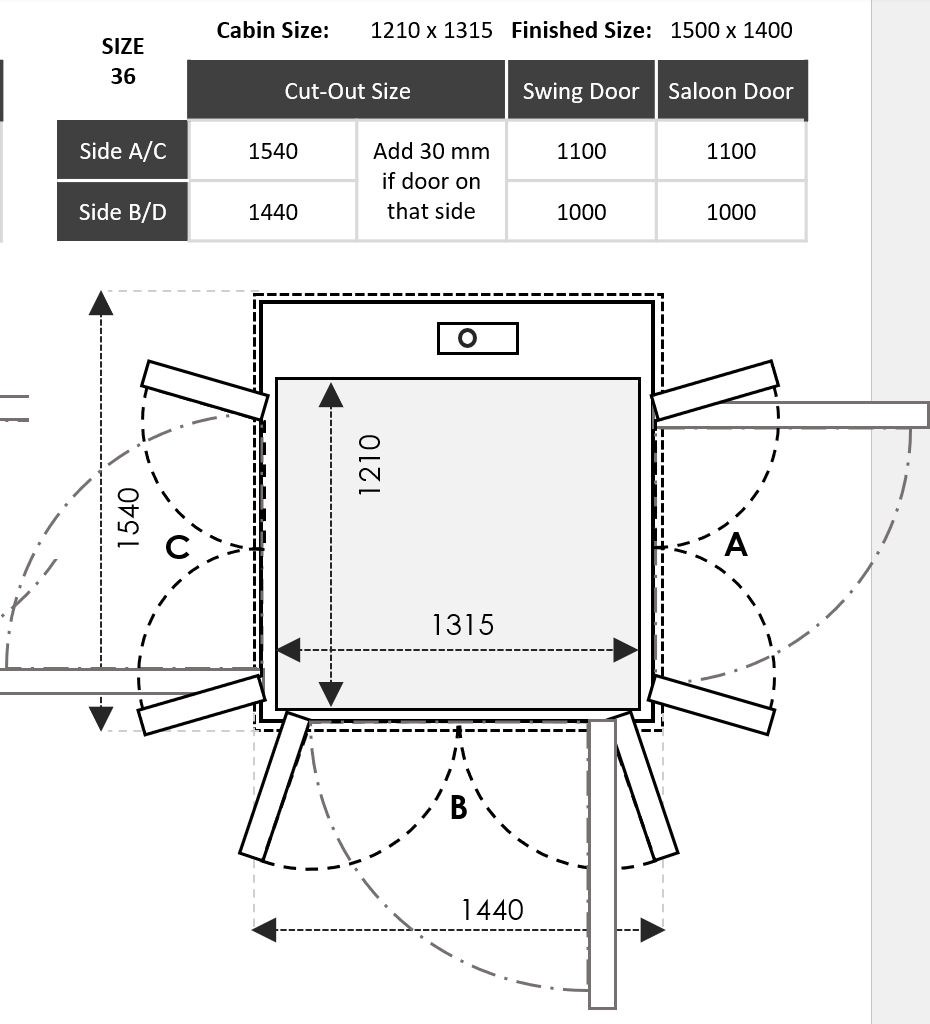

V90 Size 36

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 37

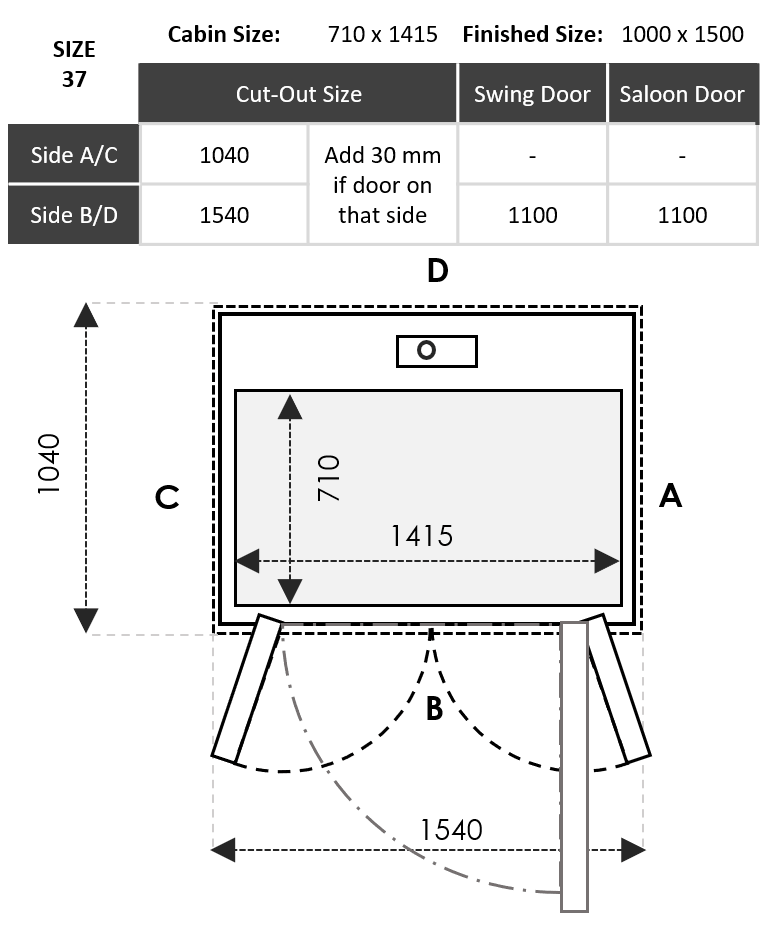

V90 Size 37

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

v90 size 38

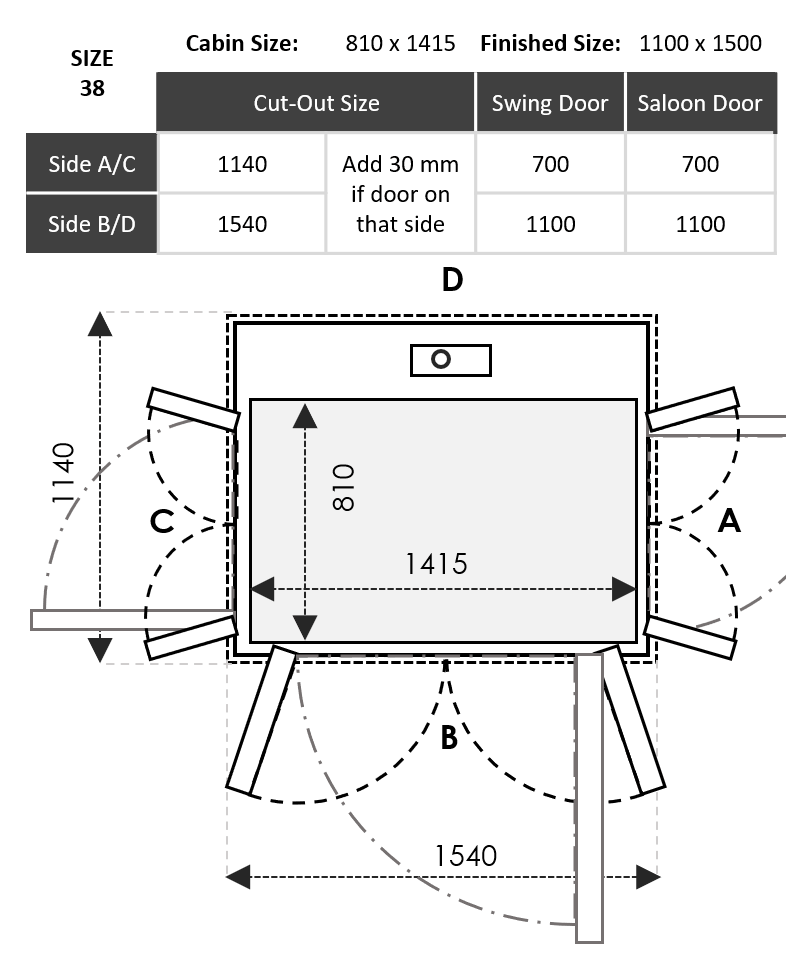

V90 Size 38

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 39 1

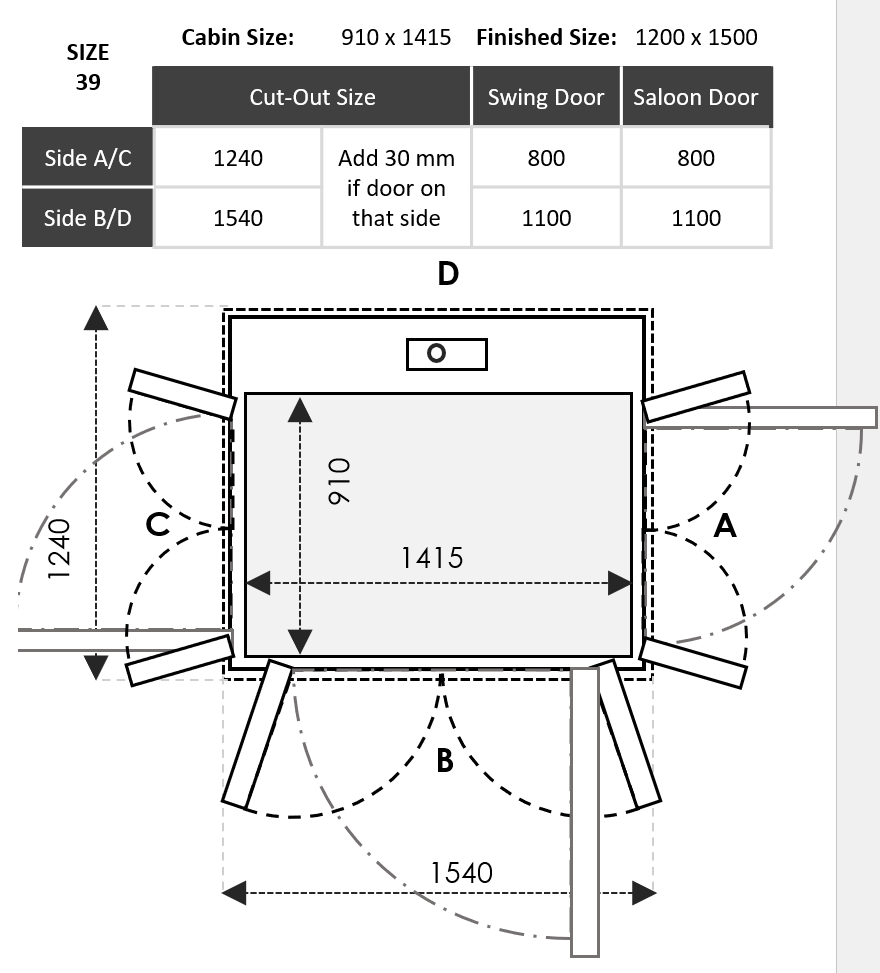

V90 Size 39

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

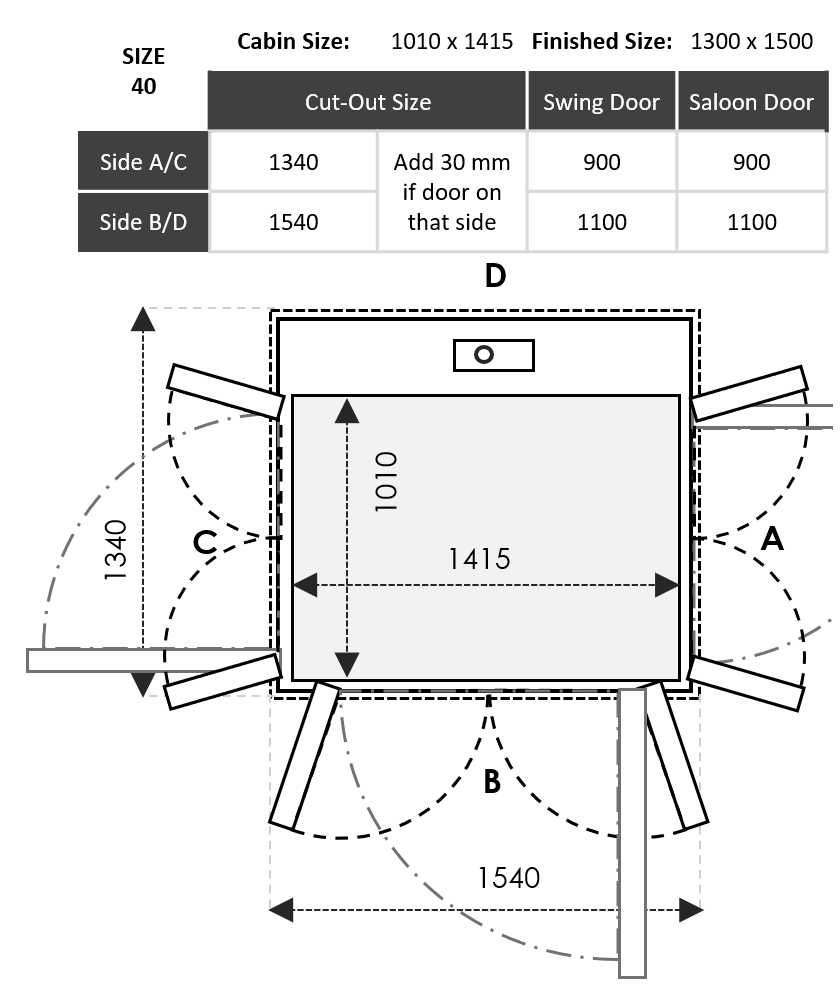

v90 size 40

V90 Size 40

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

v90 size 41

V90 Size 41

A door, Left Hinge: dwg

A door, Right hinge: dwg

A door, Saloon: dwg

B door, Left Hinge: dwg

B door, Right hinge: dwg

B door, Saloon: dwg

C door, Left Hinge: dwg

C door, Right hinge: dwg

C door, Saloon: dwg

Prefer a home lift from our Classic lineup? See some drawings hereunder

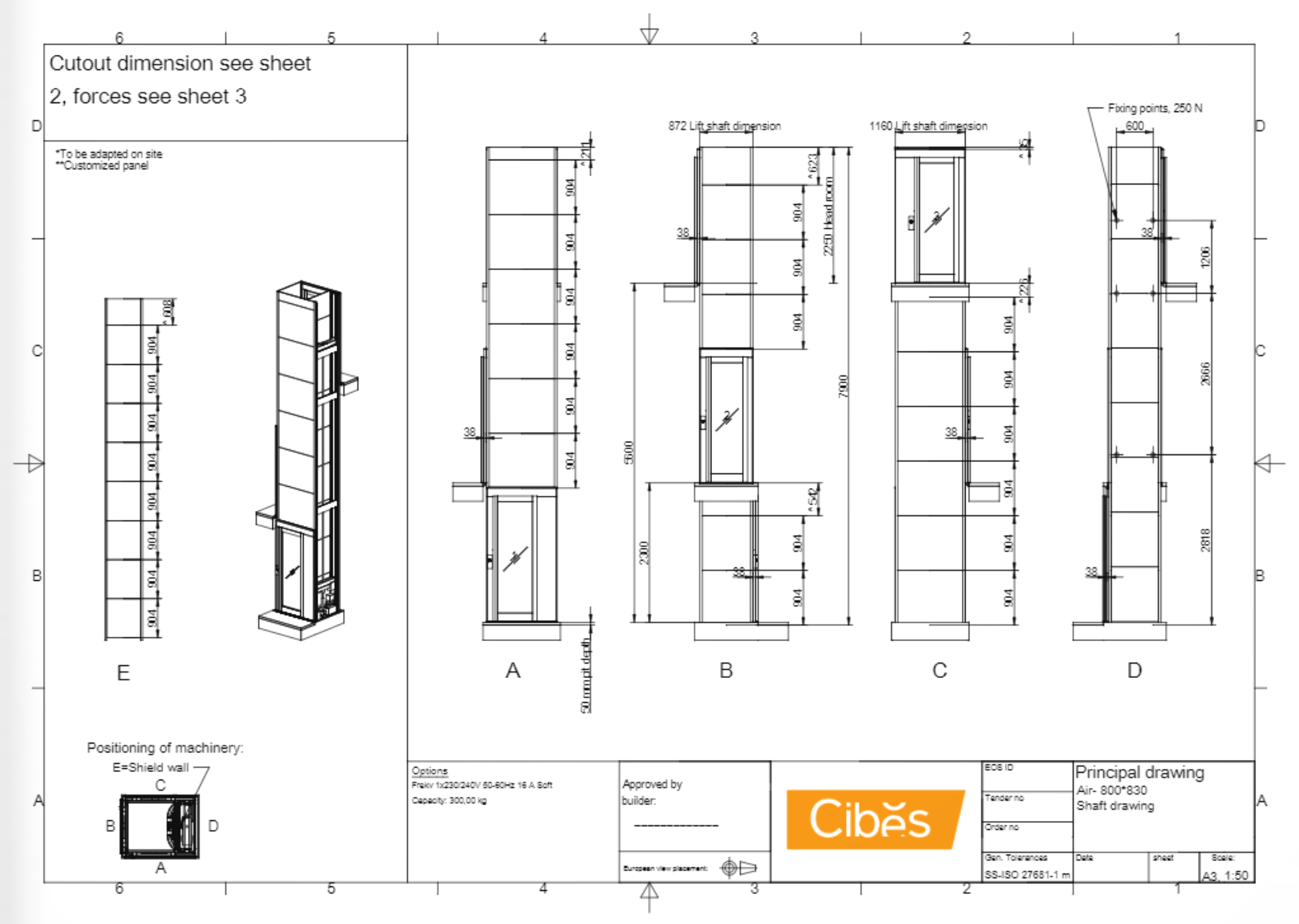

1 Cibes Lift elevator home lift Size S 800x830 2

Cibes Lift Size S1

ลิฟต์แบบแพลตฟอร์ม 3 ชั้น, ขนาด 800 x 830 มม., รับน้ำหนักบรรทุกได้ 300 kg.

  • ดาวน์โหลด: PDF
1 Cibes Lift elevator home lift Size S 800x830 2 1

Cibes Lift Size S2

ลิฟต์แบบแพลตฟอร์ม 2 ชั้น, ขนาด 1000 x 830 มม., รับน้ำหนักบรรทุกได้ 300 kg.

  • ดาวน์โหลด: PDF
3 Cibes Lift elevator home lift Size S 1000x930 1

Cibes Lift Size S3

ลิฟต์แบบแพลตฟอร์ม 3 ชั้น, ขนาด 1000 x 930 มม., รับน้ำหนักบรรทุกได้ 300 kg.

  • ดาวน์โหลด: PDF
  • what is machine room less lift 997

ลิฟท์ไม่มีห้องเครื่อง คืออะไร ทำไมเหมาะกับการติดในบ้าน

ลิฟท์ไม่มีห้องเครื่อง คืออะไร ทำไมเหมาะกับการติดในบ้าน ลิฟท์ไม่มีห้องเครื่อง หรือ MRL (Machine Room Less) คือ ลิฟท์ที่สามารถขับเคลื่อนได้โดยไม่จำเป็นต้องมีห้องเครื่องเหมือนสมัยก่อน เช่น [...]

  • how much is 2 floors home lift 997

ลิฟท์บ้าน 2 ชั้น ราคาเท่าไหร่ ปัจจัยใดมีผลต่อราคาลิฟท์

ลิฟท์บ้าน 2 ชั้น ราคาเท่าไหร่ ปัจจัยใดมีผลต่อราคาลิฟท์ ลิฟท์บ้าน 2 ชั้นอาจมีช่วงระยะราคาที่กว้างมากตั้งแต่เกือบ 200,000 บาท - มากกว่า [...]

  • what is lift system 997

ระบบลิฟท์คืออะไร ลิฟท์มีกี่ประเภท แตกต่างกันอย่างไร

ระบบลิฟท์คืออะไร ลิฟท์มีกี่ประเภท แตกต่างกันอย่างไร ระบบลิฟท์ คือ ระบบขับเคลื่อนของลิฟท์ซึ่งใช้ในการยกสิ่งของ หรือคนจากชั้นหนึ่งไปสู่อีกชั้นหนึ่ง ซึ่งระบบลิฟท์มีหลากหลายรูปแบบขึ้นอยู่กับวัตถุประสงค์การใช้งาน [...]

  • what is hydraulic lift 997

ลิฟท์ไฮโดรลิค คืออะไร มีระบบการทำงานอย่างไร พร้อมข้อดีและข้อเสีย

ลิฟท์ไฮโดรลิค คืออะไร มีระบบการทำงานอย่างไร พร้อมข้อดีและข้อเสีย ลิฟท์ไฮโดรลิค คือ ลิฟท์ที่ใช้ระบบขับเคลื่อนจากการแรงดันของเหลวในกระบอกไฮโดรลิคตามกฎของปาสคาล เพื่อทำให้ลิฟท์สามารถเคลื่อนที่ขึ้น-ลงได้ ลิฟท์ระบบไฮดรอลิกมักถูกนำมาใช้ในอู่ซ่อมรถ โกดัง โรงงานสำหรับการยกยกวัตถุหรือยานพาหนะที่หนัก ซึ่งในปัจจุบันมีการนำมาปรับใช้สำหรับวงการลิฟท์บ้านเช่นกัน [...]

  • top ultra luxury houses 997

15 โครงการบ้านหรู Ultra Luxury อัพเดทปี 2024

15 โครงการบ้านหรู Ultra Luxury อัพเดทปี 2024 บ้านที่สะท้อนถึงความมั่งคั่งแบบ Ultra Luxury นั้นคงจะต้องนับตั้งแต่ก้าวแรกของการเลือกบ้าน โดยบรรยากาศควรจะชวนให้นึกถึงความยิ่งใหญ่และหรูหรา รวมถึงมีการลงทุนในความเชี่ยวชาญของนักออกแบบตกแต่งภายในที่มีชื่อเสียง [...]
